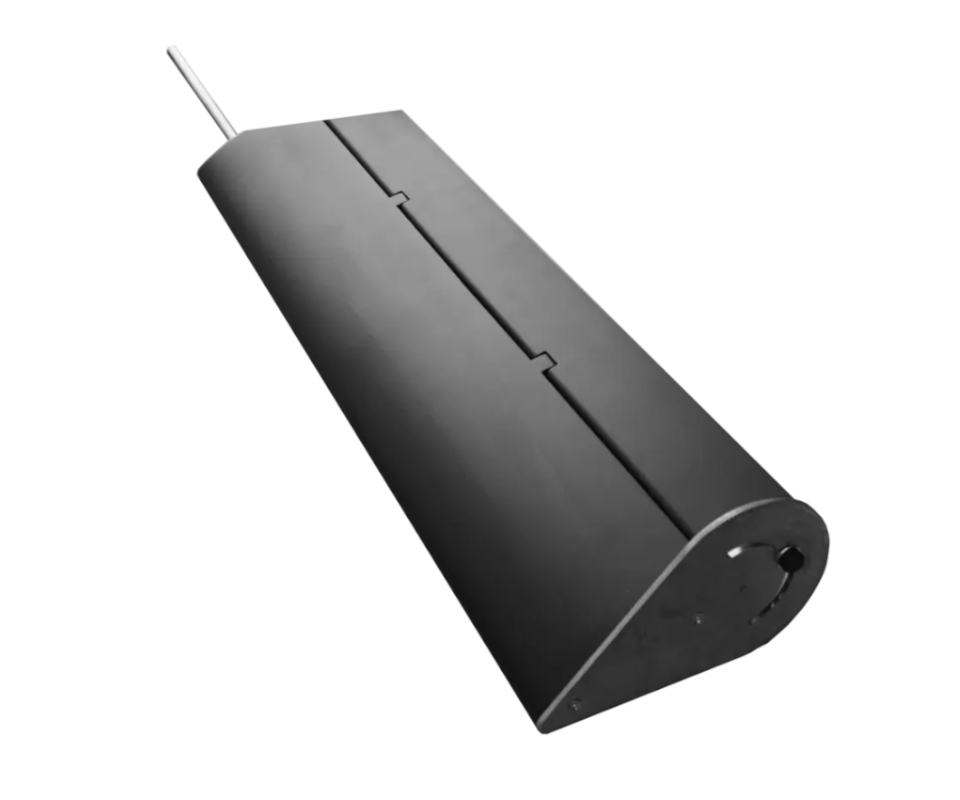

Questo è un profilo alare asimmetrico (curvato o cambered) con flap variabile con una corda di 150 mm, progettato con un flap regolabile per esperimenti aerodinamici. Il modello consente agli studenti di esplorare l'impatto delle superfici di controllo e le differenze tra profili alari simmetrici e asimmetrici. Rappresenta uno strumento versatile e completo per l'educazione aerodinamica. Grazie alla possibilità di regolare il flap e di confrontarlo con profili simmetrici, offre agli studenti un'esperienza formativa che integra teoria, pratica e analisi critica, rendendolo indispensabile nei laboratori di aerodinamica.
Caratteristiche principali
Profilo NACA 2412 asimmetrico:
- Profilo cambered, che simula un’ala reale con capacità di generare portanza anche a un angolo di attacco nullo.
- Consente il confronto diretto con il profilo simmetrico AF1300d per evidenziare le differenze tra le due configurazioni.
Flap regolabile:
- Il flap può essere angolato per replicare le superfici di controllo come flap, alettoni, timoni di profondità (elevator) o direzione (rudder).
- Permette di analizzare come la regolazione di queste superfici influisce su portanza, resistenza e momento di beccheggio.
Compatibilità con bilance:
- Il modello può essere montato sulla Bilancia a Tre Componenti (AF1300t), disponibile separatamente, per misurare:
- Portanza
- Resistenza
- Momento di beccheggio
Analisi della scia:
- Utilizzando un tubo di Pitot, gli studenti possono attraversare la scia del profilo per misurare la distribuzione della pressione a valle e calcolare la resistenza aerodinamica.
- I risultati possono essere confrontati con le misurazioni dirette della bilancia.
Visualizzazione del flusso:
- L’utilizzo del Generatore di Fumo TecQuipment (AFA11), acquistabile separatamente, consente di visualizzare il flusso d’aria attorno al profilo e identificare fenomeni come la separazione del flusso.
Applicazioni educative
- Studio delle superfici di controllo:
- Analisi degli effetti delle regolazioni del flap sulle prestazioni aerodinamiche, come portanza e resistenza.
- Simulazione del comportamento di superfici di controllo reali (alettoni, flap).
- Confronto tra profili:
- Valutazione delle differenze tra un profilo asimmetrico e uno simmetrico in termini di distribuzione della pressione e delle forze aerodinamiche.
- Analisi delle forze aerodinamiche:
- Misurazione e calcolo della portanza, resistenza e momento di beccheggio, con confronto tra metodi diretti e indiretti.
- Visualizzazione del flusso:
- Comprendere meglio i fenomeni aerodinamici, come la separazione del flusso e la formazione della scia.
Per maggiori informazioni e specifiche tecniche dettagliate, consultare la scheda tecnica ufficiale del produttore, accessibile al link:
https://www.tecquipment.com/assets/documents/datasheets/AF1300a-AF1300r-Wind-Tunnel-Models-Datasheet.pdf
In caso di discrepanze tra la presente descrizione e la scheda tecnica ufficiale, fare riferimento alla scheda tecnica del produttore.
