Caratteristiche Generali:

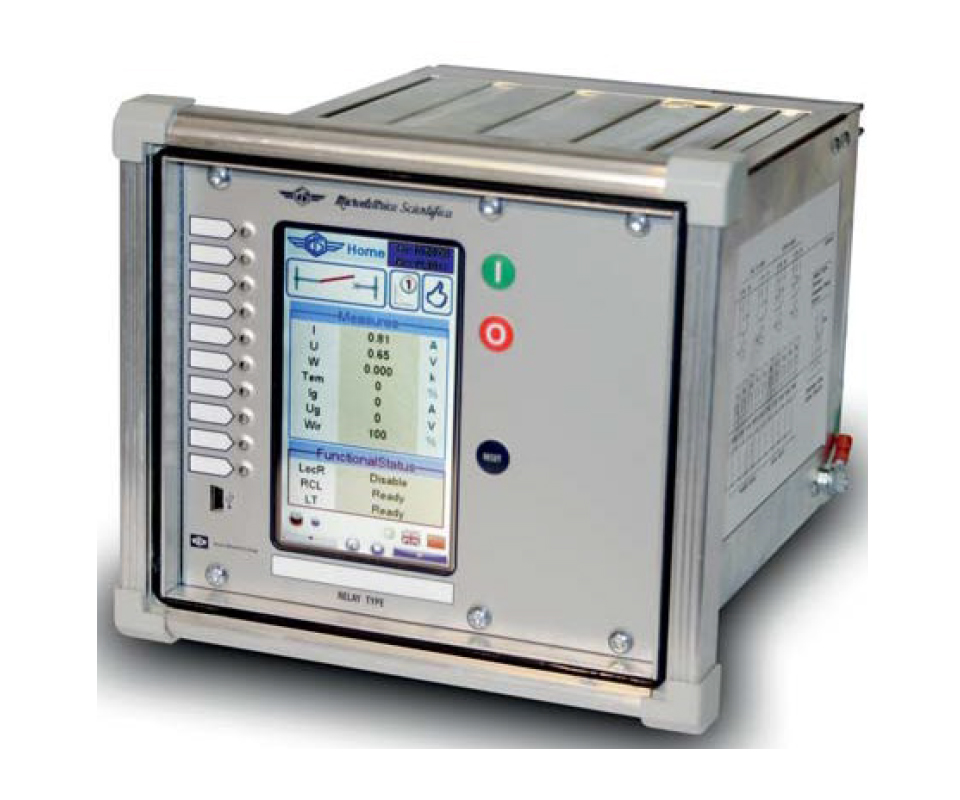

• Appartiene a una serie di relè di protezione modulari, multifunzione, programmabili e didattici, ideali per l'uso in sistemi di distribuzione dell'energia.
• Prodotto di alta qualità, costruito secondo i più avanzati standard internazionali.
• Relè multifunzione trifase per corrente, tensione e guasto a terra, progettato per la protezione e la gestione delle linee di distribuzione MT/AT.
Funzionamento e Misurazione:
• Misura in tempo reale del valore primario delle grandezze di ingresso, disponibile sul display del relè e tramite la porta di comunicazione seriale.
• Programmazione e impostazione possono essere effettuate tramite la tastiera frontale o le porte di comunicazione seriale.
• I dati relativi a impostazioni, eventi e oscillografia vengono memorizzati in una memoria non volatile (E2prom).
Sicurezza e Diagnostica:
• Dotato di alimentatore multitensione, autoranging e autoprotetto.
• Funzioni di autotest e autodiagnosi con:
o Test diagnostico eseguito all’accensione dell’alimentazione ausiliaria.
o Test dinamico durante il normale funzionamento.
o Test completo attivabile dalla tastiera o tramite il bus di comunicazione.
• Eventuali guasti interni vengono segnalati con un messaggio di errore sul display e la diseccitazione del relè di uscita corrispondente.
Caratteristiche Tecniche:
• Display grafico: 4.3" (480x262 dots)
• LED programmabili: 10
• Display multilingue
• Alimentazione:
o Tipo 1: 24V(-20%) / 110V(+15%) c.a. - 24V(-20%) / 125V(+20%) c.c.
o Tipo 2: 80V(-20%) / 220V(+15%) c.a. - 90V(-20%) / 250V(+20%) c.c.
Comunicazioni:
• Porte seriali:
o 1 porta RS485 (posteriore)
o 1 porta RS232 (frontale)
o Porta Canbus per moduli aggiuntivi
• Protocolli di comunicazione: Modbus RTU / IEC870-5-103
• Porta Ethernet: 10/100 (RJ45) con protocollo IEC61850 (Modbus TCP-IP opzionale)
Funzioni di Protezione:
• Protezione contro sovracorrente di fase (F50/51/67)
• Protezione guasto a terra (F50N/51N/67N)
• Sovratensione/sottotensione (F27/59)
• Sovrafrequenza/sottofrequenza (F81)
• Protezione contro corrente di sequenza negativa (F46)
• Sovratensione di sequenza zero (F59Uo)
• Protezione contro mancato intervento dell’interruttore (F51BF)
• Due livelli di controllo della potenza reattiva (VAR) opzionali
• Riinserimento automatico a quattro colpi (opzionale - FMR-R)
Registrazione e Controllo:
• Registrazione eventi: ultimi 100 eventi.
• Registrazione scatti: ultimi 20 scatti con dettagli.
• Oscillografia: registrazione delle grandezze di ingresso (8 canali, 32 campioni/ciclo).
• Controllo:
o 6 relè di uscita programmabili
o 4 ingressi digitali programmabili
o Supervisione del circuito di scatto e controllo dell'interruttore (Apertura/Chiusura).
Autodiagnosi Completa:
• Monitoraggio continuo e completo del sistema con un programma di autodiagnosi integrato e relè dedicato per segnalazione guasti.
