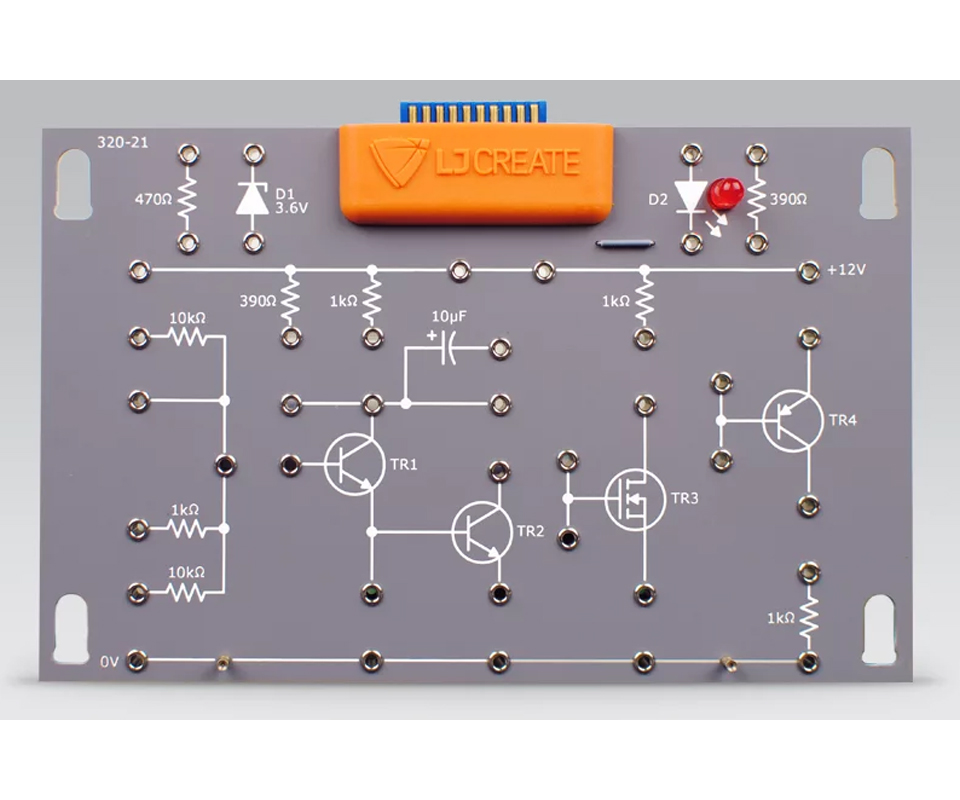

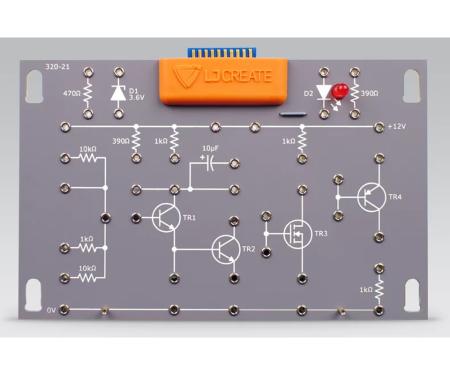

La Scheda didattica Diodi e Transistor è progettata per permettere agli studenti di investigare il funzionamento dei semiconduttori attraverso una serie di attività pratiche dedicate.
La scheda integra diodi, transistor e un FET, insieme a un sistema di guasti commutabili che consente esercitazioni mirate di testing e diagnostica.
È pensata per l’utilizzo con il Trainer per lo studio dell’elettronica 320-00 (cod. MePA SIADLJ32000) e si integra con le attività pratiche del curriculum digitale collegato.
CARATTERISTICHE PRINCIPALI
- diodo Zener;
- diodo LED;
- transistor bipolari NPN (×2) in configurazione Darlington;
- transistor bipolare PNP;
- transistor a effetto di campo (FET);
- guasti commutabili per esercitazioni di fault-finding.
DIMENSIONI E PESO
- dimensioni scheda: 160 × 100 × 20 mm (L × A × P);
- volume spedizione scheda singola: 0,001 m³;
- peso spedizione scheda singola: 0,2 kg;
- volume spedizione box multiplo: 0,015 m³;
- peso spedizione box multiplo: 0,5 kg.
ELEMENTI INCLUSI
- scheda didattica (circuit card).
ATTIVITÀ DIDATTICHE
- stabilizzazione di tensione tramite diodo Zener;
- utilizzo del transistor PNP come interruttore;
- utilizzo del transistor NPN come amplificatore di tensione;
- studio del funzionamento del FET;
- testing e ricerca guasti in circuiti a diodi e transistor.
SERVIZI E MATERIALI RICHIESTI (non inclusi)
- Trainer per lo studio dell’elettronica 320-00 (cod. MePA SIADLJ32000);
- multimetro digitale;
- oscilloscopio a doppia traccia.
Per ulteriori dettagli e specifiche tecniche, consultare la scheda tecnica ufficiale del produttore disponibile al link:
In caso di discrepanze tra questa descrizione e la scheda tecnica ufficiale, fare riferimento a quest’ultima.
