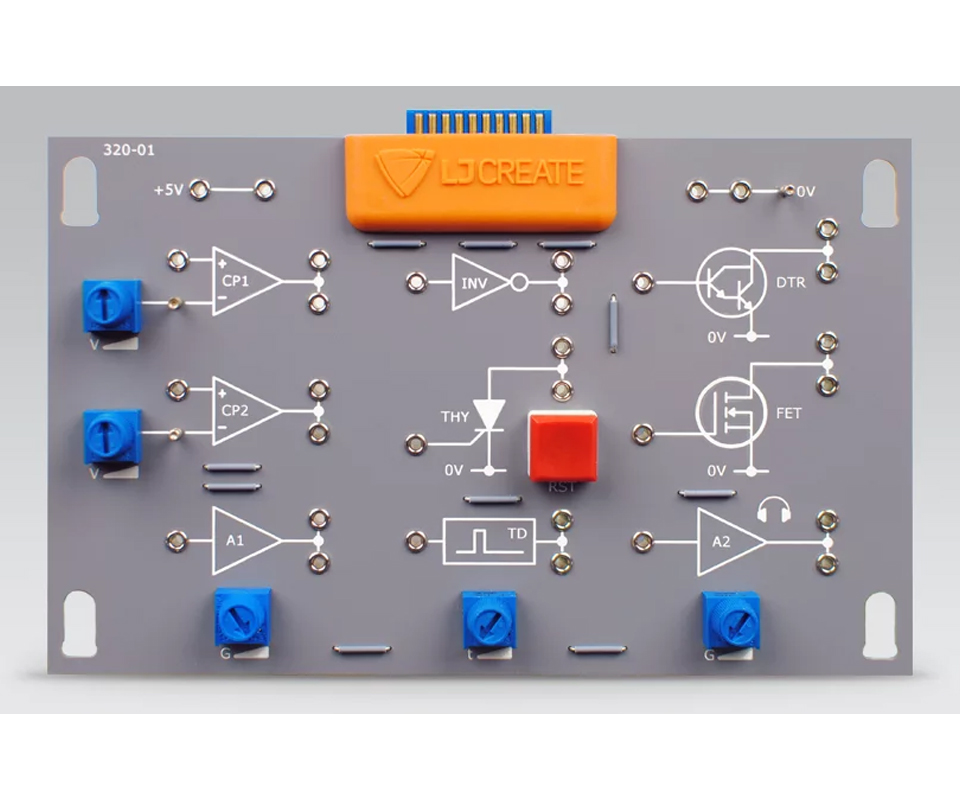

La scheda didattica sui sistemi elettronici è progettata per introdurre gli studenti ai principi fondamentali dei sistemi elettronici attraverso l’interconnessione di diversi sottosistemi di ingresso, processo e uscita.
La scheda integra componenti attivi e passivi, stadi di amplificazione, dispositivi di commutazione e un sistema di inserimento guasti che permette di svolgere indagini pratiche e attività di ricerca dei guasti.
È pensata per l’utilizzo con il Trainer per lo studio dell’elettronica 320-00 (cod. MePA SIADLJ32000)
CARATTERISTICHE PRINCIPALI
- due comparatori con tensioni di riferimento regolabili;
- amplificatore di tensione con guadagno regolabile;
- inverter logico;
- transistor Darlington;
- tiristore;
- transistor a effetto di campo (FET);
- ritardo temporale regolabile;
- amplificatore audio;
- guasti commutabili per attività di fault-finding.
DIMENSIONI E PESO
- dimensioni scheda: 160 × 100 × 20 mm (L × A × P);
- volume spedizione singola scheda: 0,001 m³;
- peso spedizione singola scheda: 0,2 kg;
- volume spedizione box multiplo: 0,015 m³;
- peso spedizione box multiplo: 0,5 kg.
ELEMENTI INCLUSI
- scheda elettronica didattica (Electronic Systems Card).
ATTIVITÀ DIDATTICHE
- investigazione dei sottosistemi elettronici;
- analisi di coppia Darlington e FET;
- indagine sul funzionamento del tiristore;
- realizzazione di un progetto di illuminazione automatica;
- realizzazione di un progetto di baby-alarm;
- realizzazione di un progetto di allarme anti intrusione;
- realizzazione di un progetto di allarme anti incendio;
- attività di testing e ricerca guasti.
SERVIZI E MATERIALI RICHIESTI (non inclusi)
- Trainer per lo studio dell’elettronica 320-00 (codice mepa SIADLJ32000);
- 2 multimetri digitali.
Per ulteriori dettagli e specifiche tecniche, consultare la scheda tecnica ufficiale del produttore disponibile al link:
In caso di discrepanze tra questa descrizione e la scheda tecnica ufficiale, fare riferimento a quest’ultima.
