Il set didattico per impianti industriali è una soluzione avanzata per i laboratori per scuole, progettata per sviluppare competenze pratiche nella formazione tecnica e professionale nel settore dell’automazione e degli impianti elettrici. Questo set didattico consente di realizzare e testare circuiti di controllo per motori elettrici AC, replicando fedelmente le condizioni operative presenti negli ambienti industriali.
Progettato per essere utilizzato sul Pannello universale A2427 (SIADELEA2427) montato, a sua volta, sul banco di impianti elettrici a 4 posti (SIADELEA24104).
CARATTERISTICHE PRINCIPALI
- set completo per la realizzazione di circuiti elettrici industriali;
- componenti adattati per montaggio su pannelli universali;
- compatibile con applicazioni monofase e trifase;
- collegamenti semplici e sicuri;
- ampia gamma di esercitazioni realizzabili;
- manuale didattico incluso.

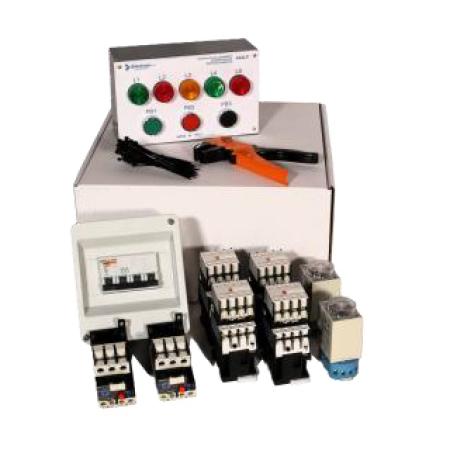

COMPONENTI INCLUSI
- Contattore monoblocco 3 contatti NO + 2 NC, bobina 24 V.
- Doppio contattore con interblocco meccanico 3x9 A, 2NO + 1NC / 3NO + 2NC, bobina 24 V.
- Triple push-buttons rosso, nero e verde con contatti 1NO + 1NC ciascuno.
- Switch di inversione di rotazione 20 A, AC, posizioni avanti-off-indietro.
- Unità di commutazione dei poli con o senza inversione e per diversi tipi di avviamenti.
- Star-Delta switch & starter con inversione 20 A, contatti ausiliari integrati, coil 24 V.
Moduli di controllo e segnalazione
- Toggle switches (due interruttori) per selezione circuiti.
- Lampade di segnalazione tripla (rosso, verde, giallo), 24 V.
- Time relay (temporizzatore) 0–30 s, contatti 1NO + 1NC, bobina 24 V.
- Thermal protection units protezione termica regolabile (es. 0,6–1 A fino 4–6,3 A).
ESERCITAZIONI E POSSIBILITÀ PRATICHE
- circuiti di controllo base;
- avviamento diretto manuale e automatico;
- interblocchi elettrici;
- commutazioni ritardate;
- avviamento stella-triangolo;
- inversione del senso di rotazione;
- circuiti di protezione motori.
DOTAZIONE DIDATTICA
- manuale didattico con esercizi e schemi di circuito;
- possibilità di progettare ulteriori configurazioni personalizzate.
APPLICAZIONI NEI LABORATORI DIDATTICI
Il set è ideale per:
- laboratori di automazione industriale;
- esercitazioni su motori elettrici AC;
- simulazioni di quadri elettrici industriali;
- attività di cablaggio e collaudo.
Le attrezzature fornite rispettano il principio di “non arrecare danno significativo agli obiettivi ambientali”, in conformità degli interventi al principio del “Do No Significant Harm” (DNSH).
