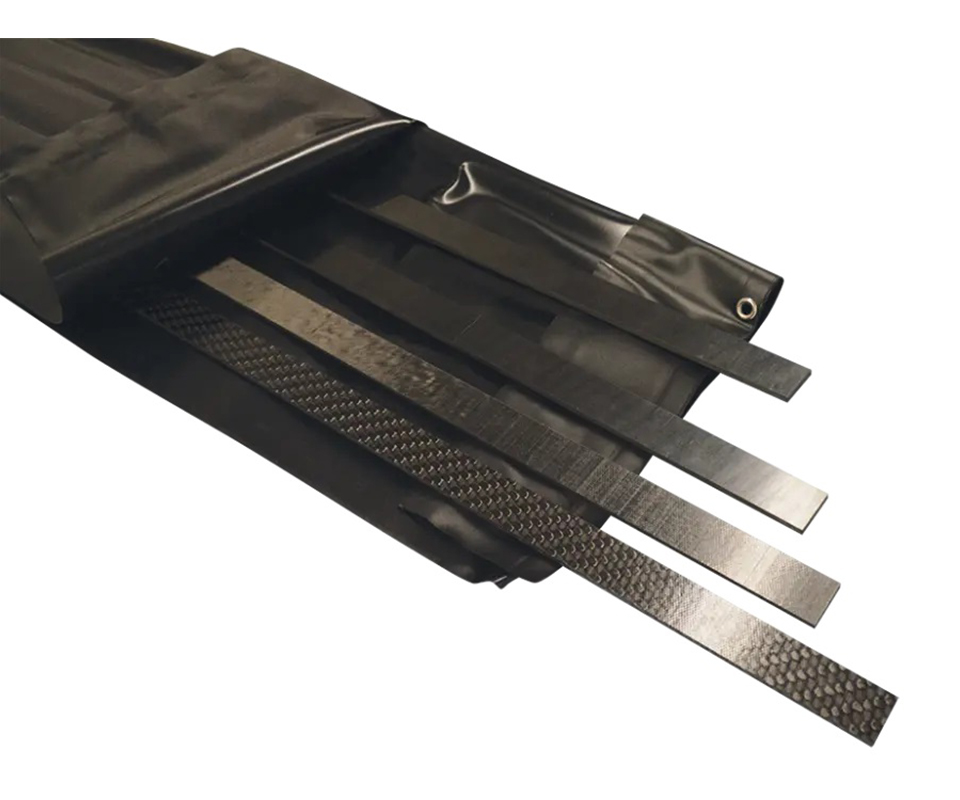

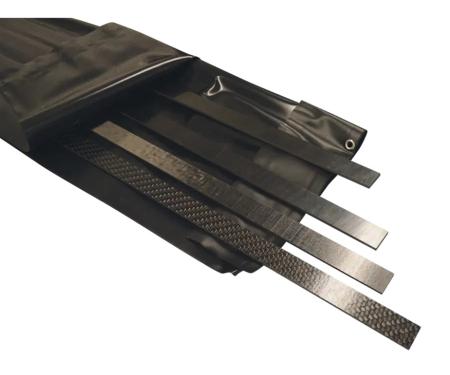

Il set di Travi e puntoni Compositi SM1004d1 è progettato per introdurre gli studenti allo studio delle proprietà meccaniche dei materiali compositi in fibra di carbonio. Compatibile con il Beam Apparatus SM1004, consente di analizzare la rigidità flessionale e confrontare differenti configurazioni strutturali. Il kit include quattro travi/aste in composito con costruzione variabile, insieme a pesi, coltelli e ganci, il tutto alloggiato in una comoda custodia.
CARATTERISTICHE PRINCIPALI
- compatibile con il Beam Apparatus SM1004 per l’estensione delle esercitazioni sperimentali;
- 4 travi/aste in composito con differenti configurazioni:
- nastro unidirezionale allineato a 0°;
- nastro unidirezionale alternato 0°/90°;
- nastro unidirezionale alternato ±45°;
- tessuto intrecciato completo;
- travi/aste realizzate in fibra di carbonio e resinati con resina epossidica;
- include 2 pesi da 2 Newton, 150 masse da 10 g, 5 ganci e 2 coltelli;
- struttura leggera e ad alta resistenza, ideale per confronti con travi in acciaio della stessa sezione;
- prodotto conforme alle direttive europee più recenti e realizzato da azienda certificata ISO9001;
- garanzia del produttore di 5 anni.
ESERCITAZIONI E POSSIBILITÀ PRATICHE CON I COMPONENTI FORNITI
- introduzione ai materiali compositi in fibra di carbonio;
- confronto tra diverse configurazioni di costruzione dei compositi;
- determinazione del modulo di Young e della rigidezza flessionale;
- analisi della deformazione di travi in composito rispetto a quelle in acciaio;
- valutazione dei vantaggi meccanici delle travi in composito.
ELEMENTI RICHIESTI (non inclusi)
- Unità base SM1004 Beam Apparatus (necessaria per l’utilizzo del set SM1004d1).
DIMENSIONI E PESO
- dimensioni di ciascuna trave/asta: 3,2 × 19 × 750 mm (nominali);
- peso netto approssimativo: 4 kg.
Per maggiori informazioni e specifiche tecniche più dettagliate, consultare la scheda tecnica ufficiale del produttore, accessibile al link:
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
