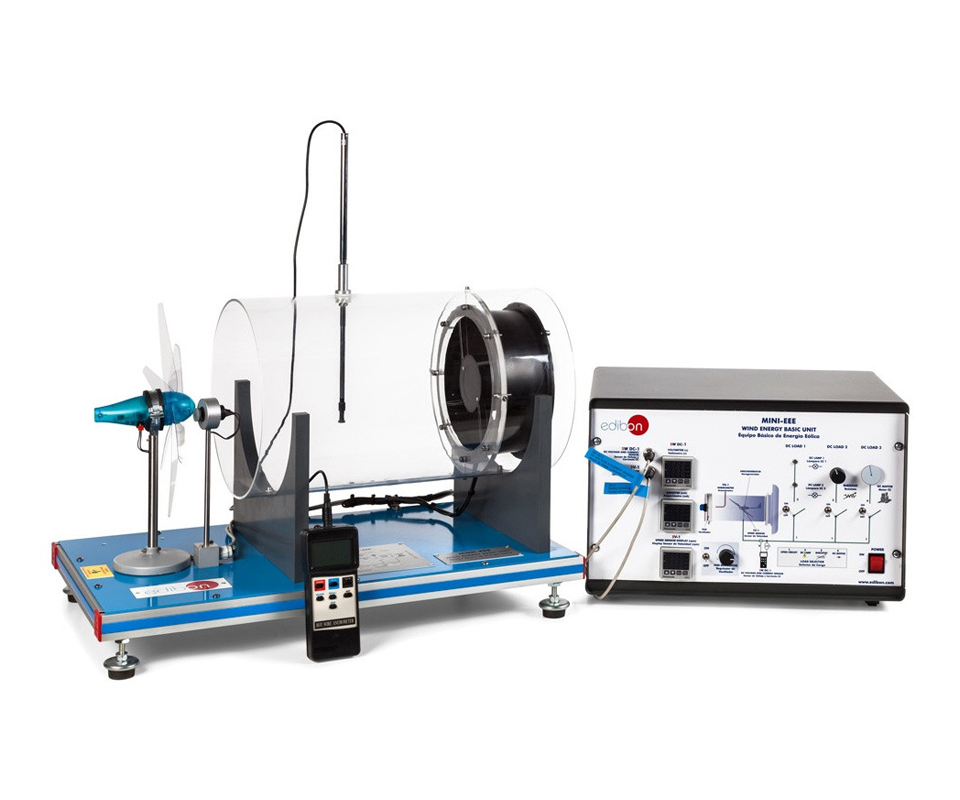

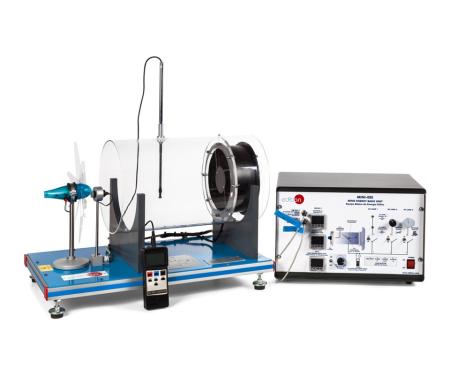

L’unità MINI-EEE è progettata per lo studio dei principi fondamentali dell’energia eolica su scala da banco. Composta da tunnel trasparente, aerogeneratore, sensori, carichi elettrici e ventola a velocità variabile, consente di analizzare come la velocità del vento, il numero di pale e i tipi di carico influiscono sulla produzione elettrica. L'unità è ideale per l’insegnamento dei concetti di base della conversione energetica da fonte rinnovabile.
CARATTERISTICHE PRINCIPALI
- Struttura da banco in alluminio anodizzato con pannelli in acciaio verniciato;
- Ventilatore assiale a velocità variabile (portata max: 1473 m³/h), con protezione dita;
- Turbina eolica in materiale plastico ad alta sicurezza, con possibilità di montare fino a 6 pale;
- Sensore di velocità di rotazione della turbina (range: 0–2000 rpm);
- Tunnel del vento in PMMA (500 mm di lunghezza, diametro circa 300 mm);
- Anemometro per misurare velocità dell’aria fino a 20 m/s;
- Sensore di tensione e corrente in uscita dalla turbina DC;
- Consolle elettronica con:
-
- Display digitali per tensione, corrente e velocità di rotazione;
- Selettore carichi: circuito aperto, LED, reostato, motore DC;
- Regolatore della velocità della ventola;
- Modulo carichi DC integrato: 2 LED, reostato e motore DC;
- Set completo di cavi e accessori per il funzionamento.
DIMENSIONI E PESI
- Unità principale: 600 × 400 × 500 mm – Peso: ca. 20 kg;
- Consolle elettronica: 490 × 330 × 310 mm – Peso: ca. 10 kg.
ESERCITAZIONI E POSSIBILITÀ PRATICHE CON I COMPONENTI FORNITI
- Studio del funzionamento dell’aerogeneratore al variare della velocità del vento;
- Determinazione dei parametri caratteristici dell’aerogeneratore;
- Analisi delle configurazioni a 2, 3 o 6 pale e loro influenza sul rendimento;
- Studio dell’influenza del tipo di carico collegato;
- Misura di tensione, corrente e potenza in uscita;
- Determinazione sperimentale del rendimento;
- Analisi della potenza generata in funzione della velocità del vento;
- Studio dell’influenza del numero di pale sulla potenza prodotta;
- Misura e analisi dell’energia eolica disponibile;
- Studio delle curve caratteristiche a velocità del vento costante;
- Studio delle curve caratteristiche a velocità di rotazione costante;
- Studio dei collegamenti con carichi elettrici DC.
Per maggiori informazioni e specifiche tecniche più dettagliate, consultare la scheda tecnica ufficiale del produttore, accessibile al link:
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
