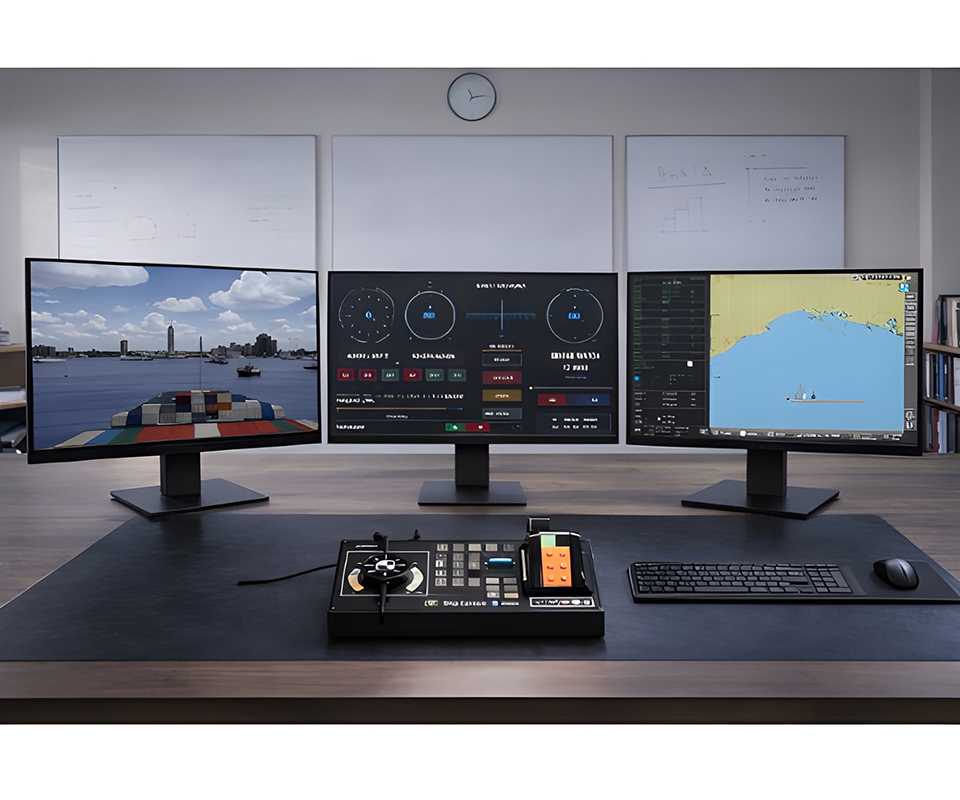

Simulatore di plancia navale in configurazione desktop, sviluppato secondo lo standard STCW e certificato RINA, progettato per attività formative sulla conduzione della nave, sulla gestione operativa della plancia e sull’utilizzo coordinato dei principali strumenti di bordo. La configurazione Desktop Full (n. 1 Channel) offre un ambiente di simulazione in ambito desktop con singolo canale di visualizzazione e mini console fisica di manovra. Il sistema consente la selezione di 4 scenari operativi, 5 tipologie di navi OS e 10 tipologie di navi target, fino a un massimo di 20 target per scenario, supportando la modalità uno-a-molti con gestione simultanea di più postazioni studente da parte dell’istruttore in ambiente multiplayer condiviso.
La fornitura comprende anche la formazione all’utilizzo delle apparecchiature.
Il sistema è composto da:
- Postazione Docente con: Pc + Monitor + UPS;
- Postazione Allievo: 2 PC, 2 Monitor, 2 UPS e 1 monitor Touch screen.

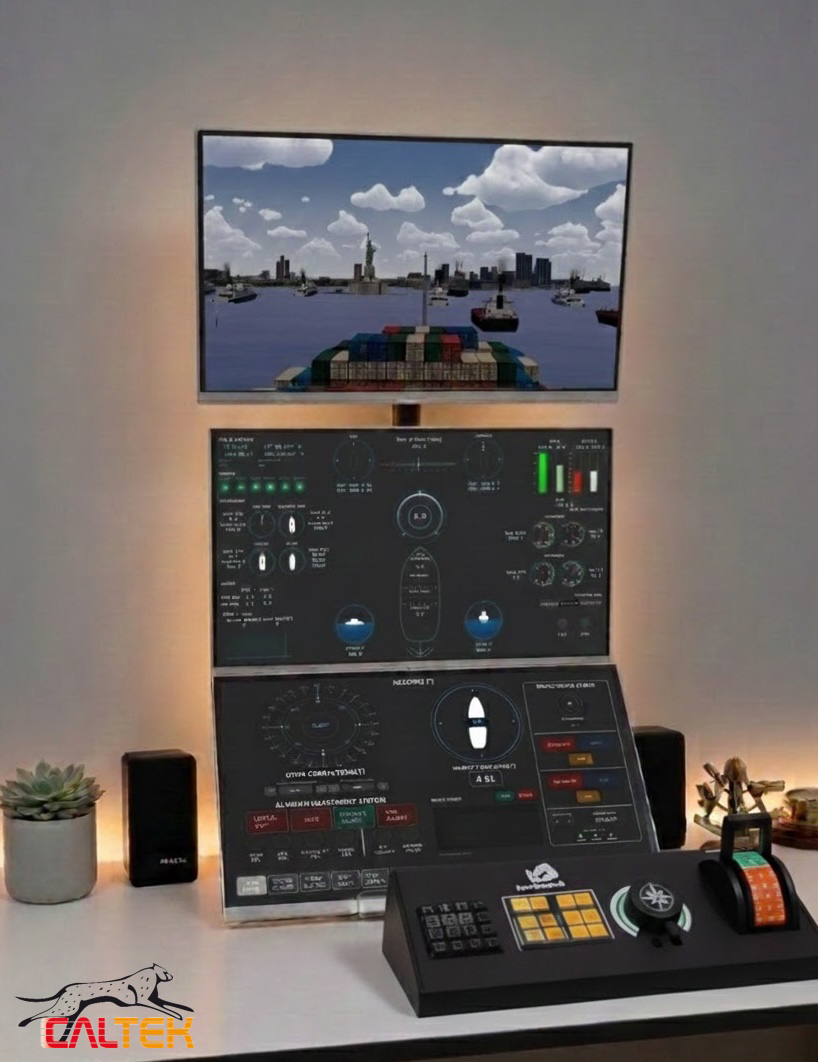

- Mini consolle fisica di comando e controllo (1 CANALE).
CARATTERISTICHE PRINCIPALI:
- simulatore di plancia navale sviluppato secondo lo standard STCW e certificato RINA;
- configurazione desktop intermedia con architettura modulare per attività formative di livello operativo intermedio;
- modalità uno-a-molti con gestione simultanea di più postazioni studente da parte dell’istruttore in ambiente multiplayer condiviso;
- database geografico esteso con possibilità di selezionare 4 scenari tra quelli disponibili per questa configurazione;
- database navi con possibilità di selezionare 5 tipologie di navi OS e 10 tipologie di navi target tra quelle disponibili per questa configurazione;
- creazione, gestione e analisi degli scenari con impostazione di nave, posizione iniziale, rotta, waypoint, condizioni meteomarine, oggetti galleggianti e gestione dei target;
- visualizzazione 3D dinamica dell’ambiente simulato con controllo di luce, visibilità, condizioni meteorologiche e ciclo giorno/notte;
- conduzione e controllo della nave in ambiente simulato;
- gestione delle operazioni di bordo, inclusi luci di navigazione, segnali diurni, segnali di nebbia, allarmi, ormeggio e ancoraggio;
- monitoraggio dei principali parametri di navigazione tramite conning, pannello strumenti, D-GPS, ecoscandaglio, radar ARPA, ECDIS e AIS.
COMPONENTI INCLUSI:
Postazione istruttore:
centro di controllo del sistema con funzioni di creazione scenari, supervisione in tempo reale, registrazione esercitazioni, replay con timeline, analisi parametri ed esportazione risultati per il debriefing, cosi composta:
- 1 PC per postazione istruttore + server 3D:
-
- alimentatore 500 W;
- scheda madre GIGABYTE B460M-DS3H socket 1200;
- CPU Intel i7-14700F 2.9 GHz;
- SDRAM DDR4 8 GB;
- SSD 500 GB;
- NVIDIA GeForce RTX 3060 12 GB GDDR6;
- Windows 11;
- Wi-Fi 802.11a/b/g/n/ac; 1 LAN 10/100/1000 GbE con Wake on LAN; scheda audio;
- mouse e tastiera.
- UPS postazione istruttore: UPS 750 VA.
- 1 monitor LED 24'' VESA 100; Full HD 1920 x 1080 a 60 Hz; contrasto 1000:1 / 8000000:1 dinamico; luminosità 300 cd/m²; tempo di risposta 2 ms gray-to-gray.
Postazione studente:

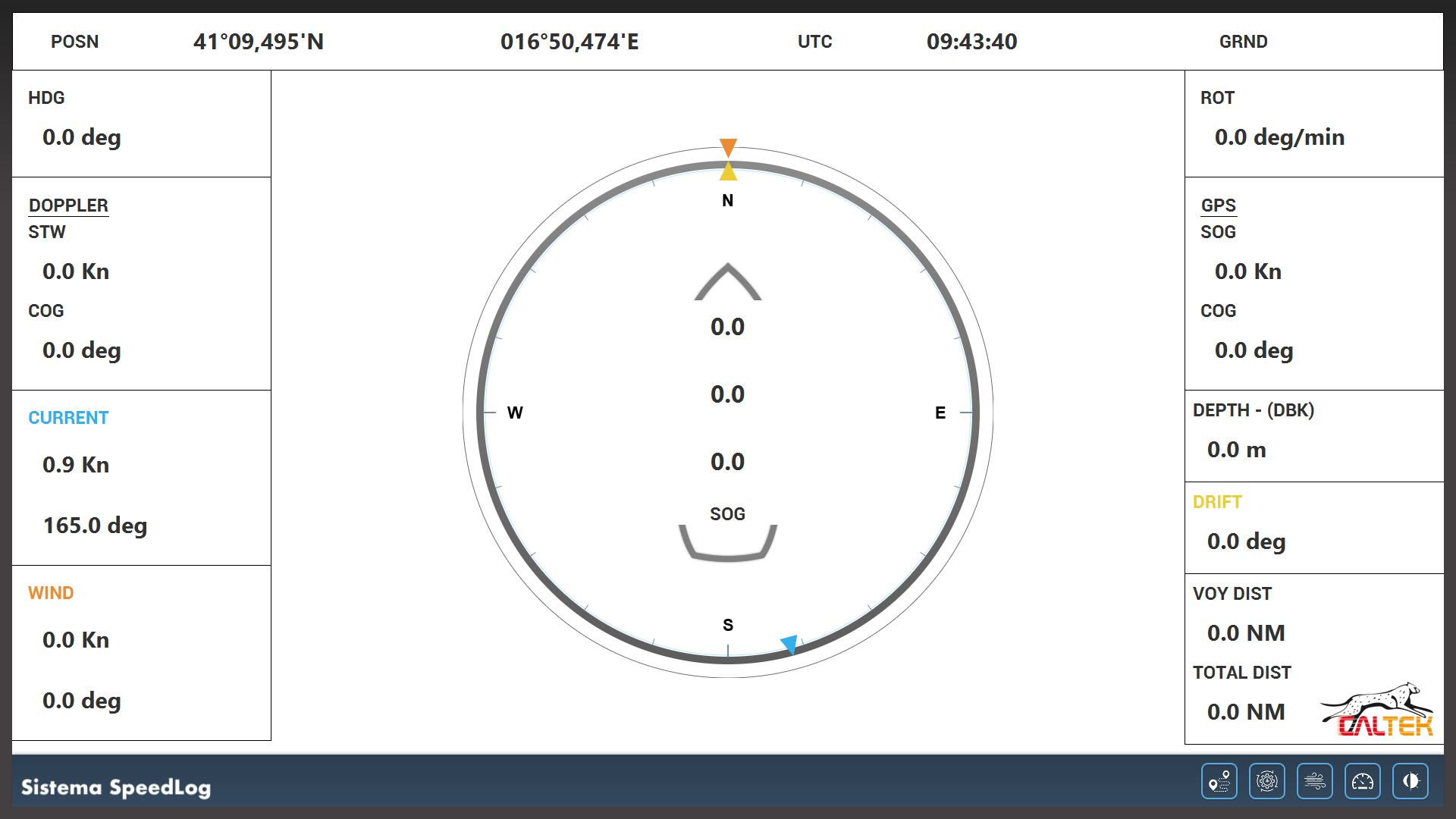

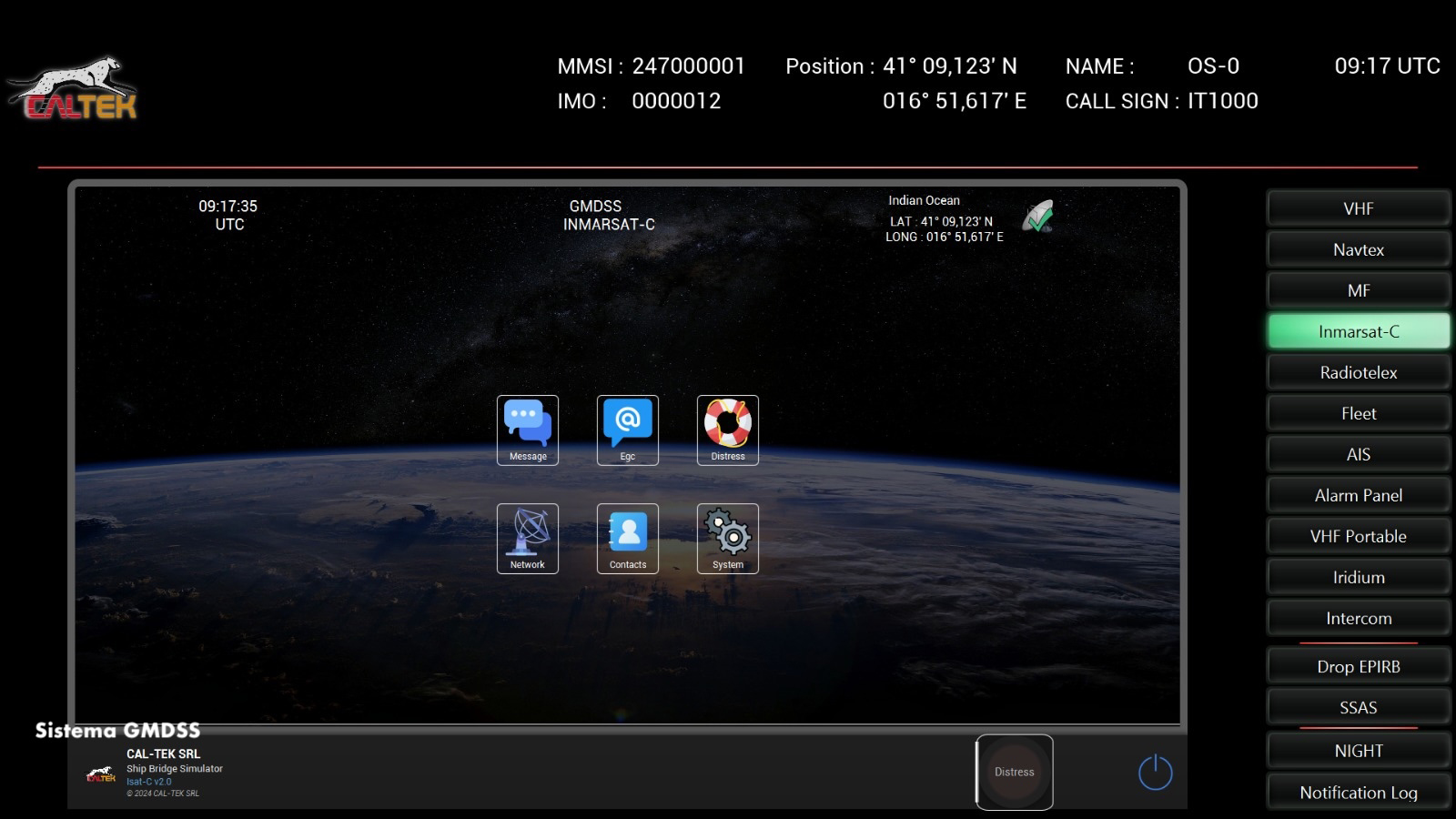

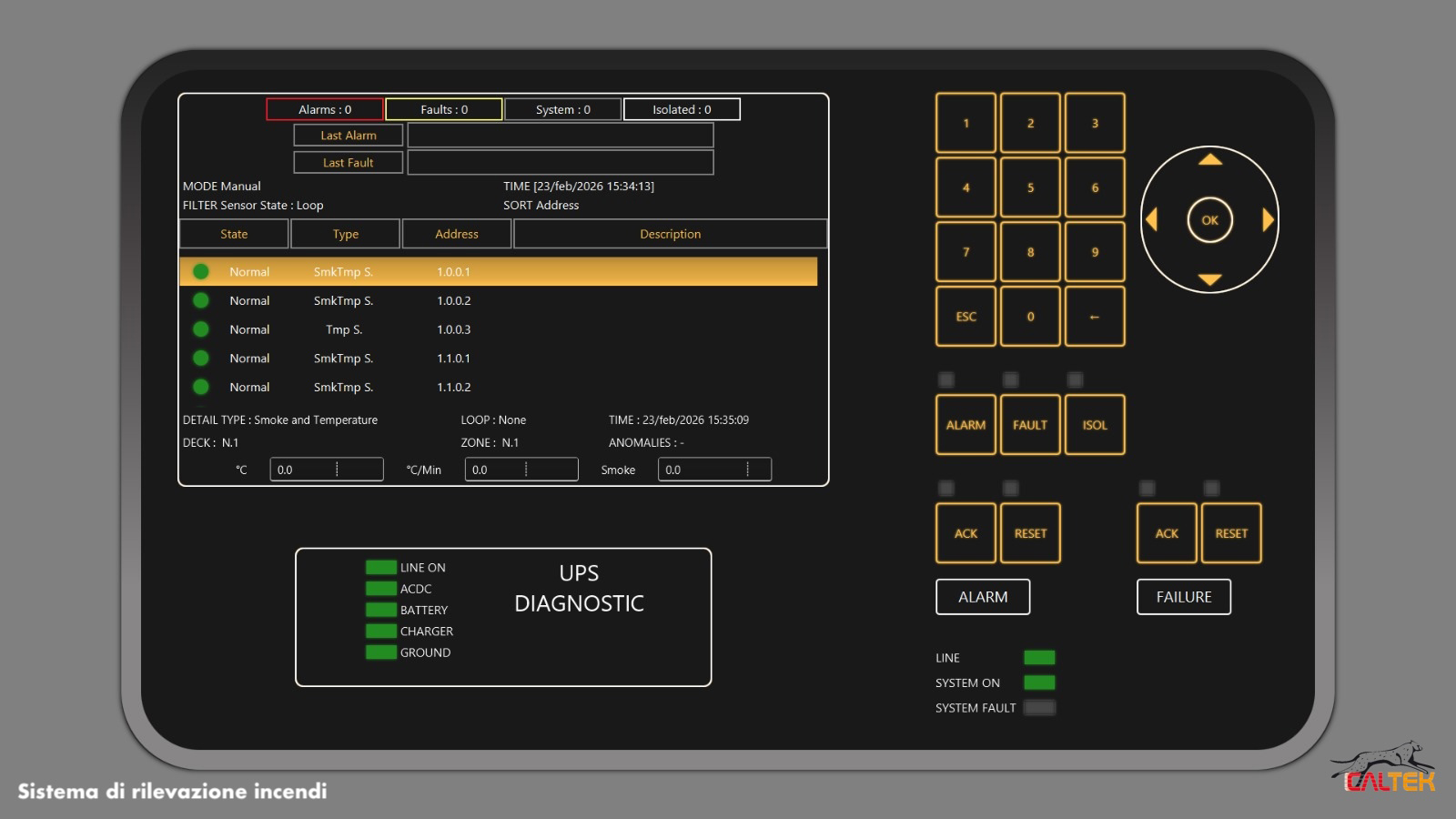

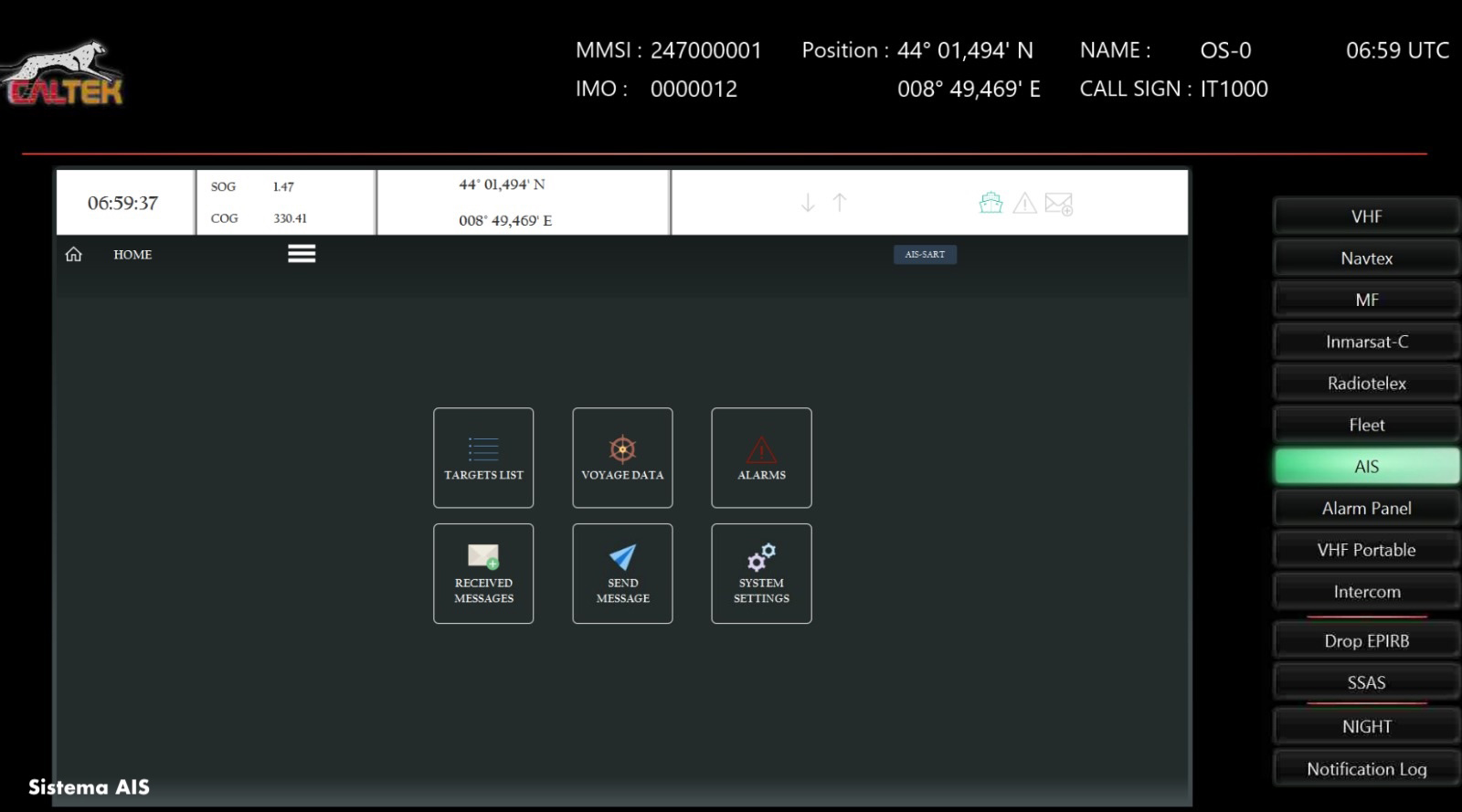

Comprende sistema di visualizzazione dell’ambiente simulato e strumentazione di bordo con sistema di comando e controllo semplificato integrato con mini console fisica di manovra, pannello strumenti, radar ARPA, ECDIS, D-GPS, ecoscandaglio, AIS, Fire Detection System, speedlog e GMDSS, così composta:
- 1 PC per sistema di visualizzazione 3D:
-
- alimentatore 500 W;
- scheda madre GIGABYTE B460M-DS3H socket 1200;
- CPU Intel i7-14700F 2.9 GHz;
- SDRAM DDR4 8 GB;
- SSD 500 GB;
- NVIDIA GeForce RTX 3060 12 GB GDDR6;
- Windows 11;
- Wi-Fi 802.11a/b/g/n/ac;
- 1 LAN 10/100/1000 GbE con Wake on LAN;
- scheda audio;
- mouse e tastiera.
- UPS sistema di visualizzazione 3D: UPS 750 VA.
- 1 Monitor LED 24'' VESA 100; Full HD 1920 x 1080 a 60 Hz; contrasto 1000:1 / 8000000:1 dinamico; luminosità 300 cd/m², per sistema di visualizzazione 3D;
- PC per conning, pannello strumenti, ecoscandaglio e D-GPS:
- alimentatore 500 W;
- scheda madre GIGABYTE B460M-DS3H socket 1200;
- CPU Intel i7-14700F 2.9 GHz;
- SDRAM DDR4 16 GB;
- SSD 500 GB;
- NVIDIA GeForce RTX 3050 8 GB GDDR6;
- Windows 11;
- Wi-Fi 802.11a/b/g/n/ac;
- 1 LAN 10/100/1000 GbE con Wake on LAN;
- scheda audio;
- mouse e tastiera.
- UPS strumenti di navigazione: UPS 750 VA.
- 1 Monitor LED 24'' VESA 100; Full HD 1920 x 1080 a 60 Hz; contrasto 1000:1 / 8000000:1 dinamico; luminosità 300 cd/m²; tempo di risposta 2 ms gray-to-gray, per Conning, Radar ARPA, ECDIS, Ecoscandaglio, D-GPS e AIS
- 1 Monitor 24” Touch Screen per Pannello Strumenti.
APPLICAZIONI DIDATTICHE:
- comprensione dei principali parametri di navigazione e del contesto operativo della plancia;
- familiarizzazione con la configurazione della plancia e con il flusso informativo tra i diversi sistemi di bordo;
- pianificazione di una rotta e conduzione della nave con mantenimento della rotta pianificata e correzione delle deviazioni;
- riconoscimento delle situazioni operative rilevanti, dei potenziali rischi e corretta risposta agli allarmi di navigazione di base;
- sviluppo della consapevolezza situazionale e del processo decisionale in fase di manovra.
NOTE:
- la configurazione supporta esercitazioni cooperative multi-nave con almeno 2 postazioni studente acquistate;
- ulteriori aree geografiche e ulteriori tipologie di navi sono disponibili su richiesta e quotate separatamente;
- la disposizione dei monitor riportata nella brochure è indicativa e non vincolante.
