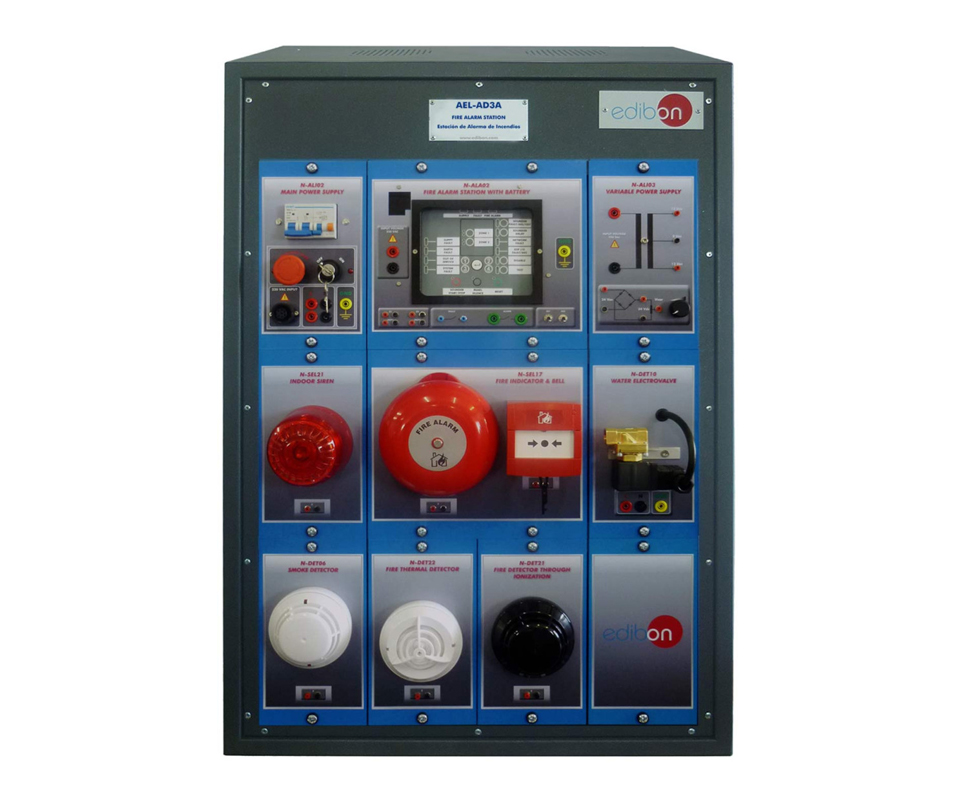

Il trainer avanzato per lo studio degli allarmi antincendio (AEL-AD3A) permette di analizzare diversi tipi di rilevatori di incendio (fumo, ionizzazione dell’aria e temperatura) e i relativi dispositivi di allarme, come sirene, campane e valvole solenoidi per acqua. Tutti i dispositivi sono gestiti da una centrale di allarme antincendio alimentata anche a batteria, consentendo di simulare varie situazioni di incendio e di studiare il comportamento di ciascun componente del sistema.
CARATTERISTICHE PRINCIPALI
- componenti inclusi:
-
- N-ALI02 modulo di alimentazione domestica principale; tensione di alimentazione monofase 230 Vac 1PH+N; chiave on/off removibile; due uscite monofase 230 Vac; cavo di alimentazione monofase con spina; interruttore magnetotermico differenziale 2 poli 25 A, 30 mA AC 6 kA; pulsante di arresto di emergenza;
- N-ALI03 modulo di alimentazione ausiliaria in c.a. (24 Vac); tensione di alimentazione monofase 230 Vac 1PH+N; uscite monofase 24 Vac/12 Vac; 24 Vdc; 0–24 Vdc tramite potenziometro;
- N-ALA02 modulo centrale allarme antincendio alimentata a batteria; due zone di controllo; tensione di alimentazione 230 Vac; collegamento di terra; ingresso per attivare il reset remoto; ingresso per disattivare i ritardi programmati; contatto di guasto normalmente aperto; contatto di allarme normalmente aperto;
- N-SEL21 modulo sirena interna; configurazione del volume tramite tensione 12–24 Vdc; livello sonoro 87–112 dB; corrente 12–30 mA; 32 toni selezionabili;
- N-SEL17 modulo indicatore incendio e campana; tensione di alimentazione 19–28 Vdc; assorbimento di corrente 20 mA; livello sonoro 95 dB; campo di temperatura da -10 a +55 °C; pulsante con resistenza interna 100 Ω; massimo rapporto corrente/tensione 2 A / 30 Vdc;
- N-DET06 modulo rivelatore di fumo per controllo domestico; tensione di uscita 9–28 Vdc; consumo 85 μA in standby e <100 mA in allarme; temperatura di funzionamento da -10 a 70 °C;
- N-DET10 modulo valvola solenoide per acqua; tensione di alimentazione 230 Vac; posizione normalmente chiusa; pressione massima 1,5 MPa;
- N-DET21 modulo rivelatore di incendio a ionizzazione; tensione di funzionamento 9–28 Vdc; corrente 85 μA in standby e <100 mA in allarme; temperatura di funzionamento da -10 a 70 °C;
- N-DET22 modulo rivelatore termico di incendio; tensione di funzionamento 9–28 Vdc; corrente 85 μA in standby e <100 mA in allarme; preallarme indicato da LED lampeggiante; allarme indicato da LED fisso; temperatura di funzionamento da -10 a 70 °C;
- Manuali: manuali dei servizi richiesti, di montaggio e installazione, avviamento, sicurezza, manutenzione e manuale delle esercitazioni pratiche;
- Montaggio: Rack (N-RACK-A) o rail; banchi opzionali AEL-WBR (rack) / AEL-WBC (rail).
- Dimensioni e peso: 640 × 320 × 920 mm circa; peso 60 kg circa.
ESERCITAZIONI E POSSIBILITÀ PRATICHE CON I COMPONENTI FORNITI
- verifica e misura dell’alimentazione principale;
- verifica del funzionamento dell’alimentazione ausiliaria;
- verifica del funzionamento e del controllo della centrale di allarme antincendio;
- simulazione di situazioni in due zone di sicurezza gestite dalla centrale di allarme antincendio;
- verifica del funzionamento del rivelatore a ionizzazione dell’aria;
- verifica del funzionamento del rivelatore di temperatura;
- verifica del funzionamento del rivelatore di fumo;
- verifica del funzionamento della sirena interna;
- verifica del funzionamento della campana;
- verifica del funzionamento della valvola solenoide per acqua;
- combinazione dei diversi tipi di sensori con gli allarmi per simulare differenti situazioni.
SERVIZI ED ELEMENTI RICHIESTI (non inclusi)
- alimentazione elettrica: monofase 200–240 Vac / 50 Hz oppure 110–127 Vac / 60 Hz, 1 kW;
- N-RACK-A (necessario per il montaggio in rack – opzione A);
- banco da lavoro elettrico AEL-WBR (opzionale, per collocare i rack – opzione A);
- banco da lavoro elettrico AEL-WBC (opzionale, per montaggio su guida/rail – opzione B);
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
