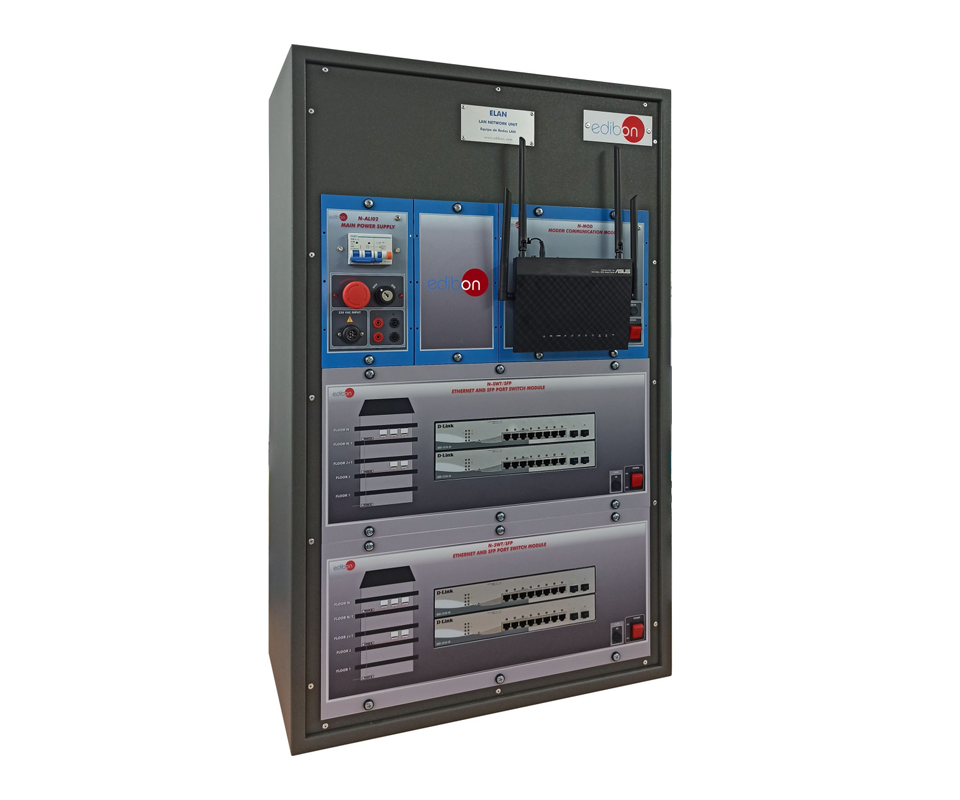

Il Trainer Reti LAN “ELAN” è progettato per fornire una comprensione pratica delle reti locali (LAN), permettendo agli studenti di configurare, testare e analizzare diversi aspetti di una rete LAN. L’unità comprende switch intelligenti configurabili tramite interfaccia web, un router multiporta, e la possibilità di simulare ambienti aziendali avanzati grazie al supporto per la fibra ottica. È ideale per lo studio di topologie, protocolli, segmentazione del traffico, sicurezza e cablaggio strutturato secondo lo standard ISO 11801.
CARATTERISTICHE PRINCIPALI
- Due moduli switch con porte Ethernet RJ45 10/100/1000 Mbps (8 porte) e 2 porte SFP.
- Router con 4 porte LAN, 1 porta WAN, 1 porta RJ11 xDSL, USB 2.0 e 4 antenne.
- Modulo alimentazione domestica con protezione magnetotermica e pulsante d’arresto di emergenza.
- Supporto VLAN, ACL, storm control, trusted host e ARP spoofing prevention.
- Configurazione da interfaccia web con funzioni di livello L2/L3.
- Simulazione di topologie a maglia, ad anello, ad albero e segmentazione del traffico.
- Supporto per cablaggio strutturato in fibra ottica secondo standard ISO 11801.
- Fornito con cavi e accessori per funzionamento standard.
- Manuali completi inclusi: installazione, sicurezza, manutenzione, esercitazioni pratiche.
ESERCITAZIONI E POSSIBILITÀ PRATICHE CON I COMPONENTI FORNITI
- Elementi di una LAN. Configurazione degli switch. Indirizzi IP.
- Configurazione delle VLAN.
- Configurazione di rete con topologia ad anello e prevenzione dei loop con Loop Back Detection.
- Configurazione di rete con topologia a maglia e prevenzione dei loop con Spanning Tree Protocol.
- Configurazione di rete con topologia ad albero.
- Cablaggio strutturato con fibra ottica. Standard ISO 11801.
- Configurazione di Trusted Host.
- Configurazione dello storm control.
- Prevenzione dell’ARP spoofing.
- Configurazione di Access Lists (ACL).
- Segmentazione del traffico.
- Configurazione della sicurezza delle porte.
- Selezione dei server DHCP.
- Configurazione del collegamento IP-MAC-Port.
DIMENSIONI E PESO
- Dimensioni: 640 x 320 x 920 mm.
- Peso: 15 kg circa.
COMPONENTI INCLUSI
- N-ALI02 – Modulo di alimentazione principale domestica (230 VAC).
- N-MOD – Modulo router di comunicazione (LAN, WAN, DSL, USB).
- N-SWT/SFP – Moduli switch Ethernet e SFP (2 unità).
- Cavi e accessori per il normale funzionamento.
ELEMENTI RICHIESTI (non inclusi)
- Alimentazione elettrica: monofase, 220 V/50 Hz o 110 V/60 Hz.
- Computer: necessario per l'esecuzione del software e il controllo del sistema.
Per ulteriori dettagli e specifiche tecniche, consultare la scheda tecnica ufficiale del produttore disponibile al link:
In caso di discrepanze tra questa descrizione e la scheda tecnica ufficiale, fare riferimento a quest'ultima.
