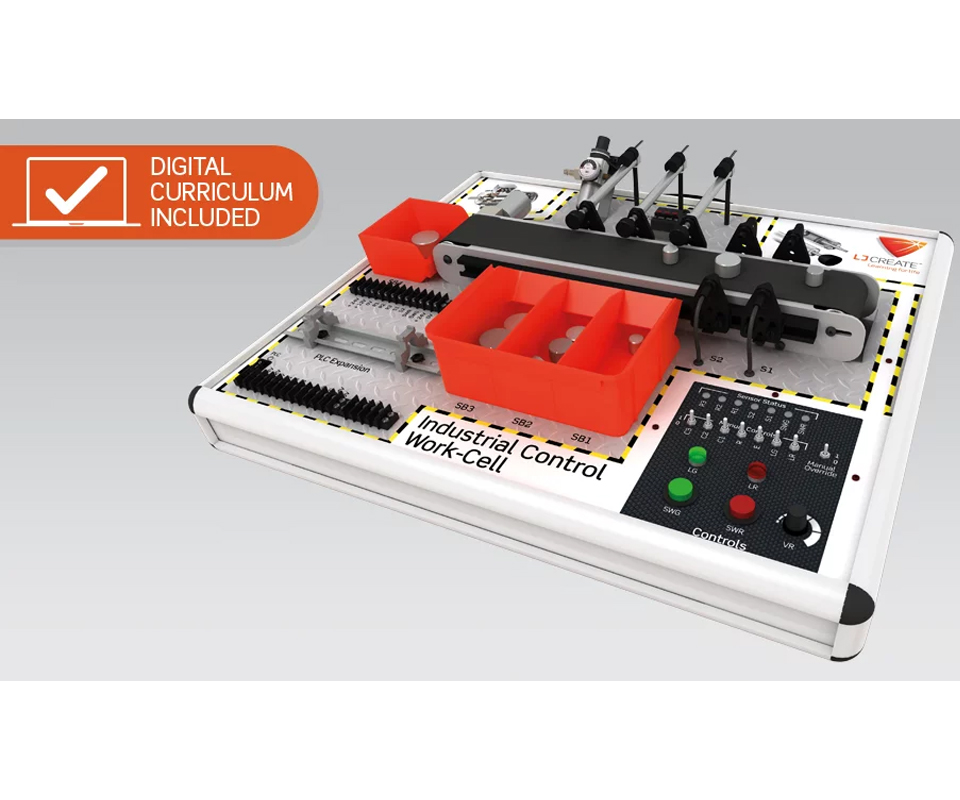

Il Trainer per il controllo industriale è una risorsa didattica completa progettata per lo studio pratico dei sistemi di automazione industriale.
Consente agli studenti di comprendere e sperimentare i principi del controllo automatico attraverso una stazione di smistamento motorizzata, dotata di cilindri pneumatici, sensori ottici e componenti elettromeccanici reali.
Il trainer permette sia l’utilizzo di programmi dimostrativi preconfigurati, sia la creazione di programmi personalizzati tramite il software di simulazione incluso, sviluppando competenze pratiche di programmazione e diagnostica nei sistemi PLC.
CARATTERISTICHE PRINCIPALI
- sistema di smistamento industriale controllato da motore DC con nastro trasportatore;
- possibilità di collegamento a PLC per attività di programmazione e controllo;
- due barriere ottiche a infrarossi per il rilevamento dei pezzi;
- tre cilindri pneumatici con sensori reed integrati e tre elettrovalvole di comando;
- manometro e regolatore di pressione per il circuito pneumatico;
- selezione di interruttori manuali, pulsanti e lampade di segnalazione (rosse e verdi);
- controllo della velocità del nastro tramite manopola analogica;
- collegamento con software di simulazione del sistema di smistamento;
- compatibilità con il curriculum digitale STEM per attività teoriche e pratiche integrate.
DIMENSIONI E PESO
- dimensioni: 660 × 600 × 160 mm (L × P × A);
- volume imballo: circa 0,378 m³;
- peso imballo: circa 25,68 kg.
ELEMENTI INCLUSI
- unità di smistamento industriale con nastro motorizzato;
- alimentatore;
- cavo USB;
- kit accessori (inclusa copertura del nastro trasportatore);
- compressore d’aria manuale;
- software di simulazione del sistema di smistamento;
- curriculum didattico digitale.
ATTIVITÀ DIDATTICHE
- studio dei controllori industriali;
- analisi delle logiche di controllo (AND, OR, NOT);
- costruzione e interpretazione di tabelle di verità e logiche a passi;
- gestione di attuatori bistabili (latching actuators);
- conteggio dei pezzi e temporizzazione degli eventi;
- misurazione della larghezza dei pezzi;
- smistamento automatico dei componenti.
SERVIZI E MATERIALI RICHIESTI (non inclusi)
- computer con porta USB;
- contenuti LJ Create di Ingegneria o Tecnologia (opzionali).
Per ulteriori dettagli e specifiche tecniche, consultare la scheda tecnica ufficiale del produttore disponibile al link:
In caso di discrepanze tra questa descrizione e la scheda tecnica ufficiale, fare riferimento a quest’ultima.
