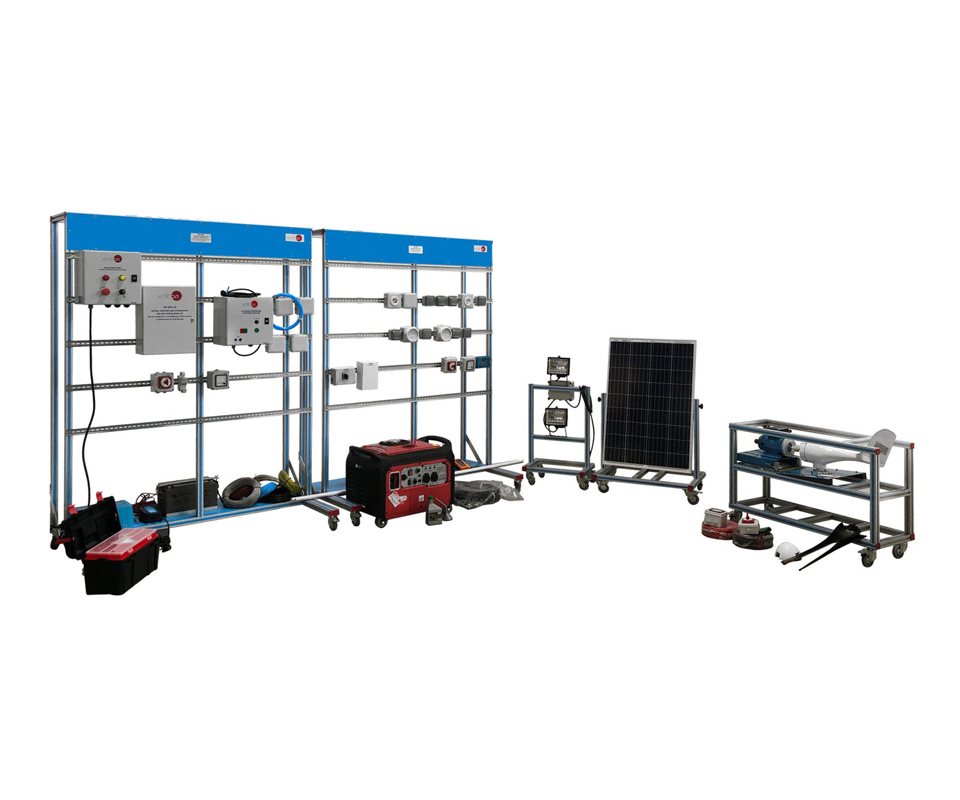

Trainer per la formazione sul cablaggio nei sistemi ibridi per la generazione di energia elettrica

componenti inclusi:

• FP-STR telaio di montaggio con alimentazione elettrica di sicurezza; struttura in alluminio con due montanti, possibilità di lavoro simultaneo di più studenti, ruote pivottanti per facilitare lo spostamento, collegamento trifase e quadro elettrico di sicurezza con interruttore magnetotermico differenziale 4 poli 25 A, 300 mA AC 6 kA, pulsante a fungo di emergenza (230/400 Vac), cavo a 5 conduttori e lampada di presenza tensione;
• FP-KIT-4 kit cablaggio, con 100 m di cavo grigio, marrone, nero e giallo/verde da 1,5 mm² e 25 m di cavo schermato;
• FP-KIT-10 kit tubi e accessori per canalizzazione, con 20 m di tubo in PVC per installazione dei cablaggi, 7 cassette elettriche, guida per cavi e 20 collari per tubo da 20 mm;
• FP-KIT-10/B kit tubo rigido, con 20 m di tubo rigido in PVC, 10 connettori filettati e 5 curve per fissaggio condotti;
• FP-KIT-16 kit generazione fotovoltaica, con pannello fotovoltaico 96 W (Vmp 17,8 V), regolatore di carica solare, strumenti amperometrici in c.c., quadro con interruttore di sezionamento e pannello lampade 2 × 250 W per simulare la radiazione solare, con regolazione della corrente;
• FP-KIT-19 kit consumi di illuminazione, con quattro prese, due lampade 12 Vdc, due lampade alogene 230 Vac (PH+N) e quattro interruttori;
• FP-KIT-22 kit installazione ibrida, con amperometro analogico in c.c. 0–30 A, interruttore di sezionamento, inverter sinusoidale 1000 VA (ingresso 12 Vdc, uscita 230 Vac), caricabatterie e batteria da 12 Vdc, 90 Ah;
• FP-KIT-23 kit installazione turbina eolica per sistemi ibridi, con amperometro analogico in c.c. 0–10 A, carico di scarico nel regolatore, interruttore di arresto generatore, turbina eolica a magneti permanenti 200 W (velocità nominale del vento 11,5 m/s), regolatore di carica 12 Vdc e sistema di simulazione vento con motore asincrono trifase 370 W, inverter (VFD) e controllo di velocità;
• FP-KIT-52 kit installazione quadri di misura, interruttori e sbarre di distribuzione, con quadro di distribuzione, interruttore magnetotermico differenziale 2 poli 16 A, due contatori di energia e sbarre di distribuzione per poli positivi e negativi;
• Manuali: manuali dei servizi richiesti, di montaggio e installazione, avviamento, sicurezza, manutenzione e manuale delle esercitazioni pratiche;
• cavi e accessori necessari per la realizzazione delle esercitazioni, inclusi;

Dimensioni e peso: 1500 × 400 × 1800 mm circa; peso 80 kg circa.

1. cablaggio delle protezioni necessarie per il funzionamento in isola dei sistemi solare ed eolico;
2. cablaggio del pannello fotovoltaico verso il regolatore di carica solare;
3. cablaggio del regolatore di carica solare verso la barra di distribuzione;
4. cablaggio della barra di distribuzione verso la batteria;
5. cablaggio della batteria verso l’inverter;
6. simulazione di diverse condizioni di irraggiamento solare;
7. messa in servizio del sistema di generazione fotovoltaica;
8. misura di tensione e corrente in uscita dal pannello fotovoltaico e sulla batteria;
9. cablaggio della turbina eolica verso il regolatore di carica eolica;
10. cablaggio del regolatore di carica eolica verso la barra di distribuzione;
11. simulazione di differenti condizioni di vento tramite il sistema motore–inverter;
12. messa in servizio del sistema di generazione eolica;
13. misura di tensione e corrente in uscita dalla turbina eolica e sulla batteria;
14. messa in servizio del sistema ibrido di generazione (fotovoltaico + eolico);
15. cablaggio del gruppo elettrogeno verso l’inverter di potenza;
16. messa in servizio del gruppo elettrogeno ausiliario;
17. cablaggio di carichi di illuminazione e verifica del funzionamento del sistema ibrido sotto carico.

• alimentazione elettrica: trifase 380–400 Vac / 50 Hz oppure 190–240 Vac / 60 Hz, 1 kW.
• CHER cassetta degli attrezzi, con crimpatrice, strumenti di misura base, nastro isolante e guaine termorestringenti, cacciaviti, chiavi, saldatore con supporto, martello in gomma, morsetti, fascette, tronchesi e pinze.

• MED65 multimetro digitale circa 3½ cifre, con cavi a doppio jack da 4 mm, per misure di tensione, corrente, resistenza, capacità dei condensatori e temperatura;
• FP-KIT-5 kit di misura, con pinza amperometrica per misure in corrente alternata/continua senza contatto (corrente, tensione, resistenza) e strumento prova-tensione/continuità 12–690 Vac con rilevazione dell’ordine delle fasi in sistemi trifase e prova di polarità;
• FP-GENS gruppo elettrogeno monofase 230 Vac, potenza massima 1000 W, 50 Hz, con autonomia di circa 6 ore.
