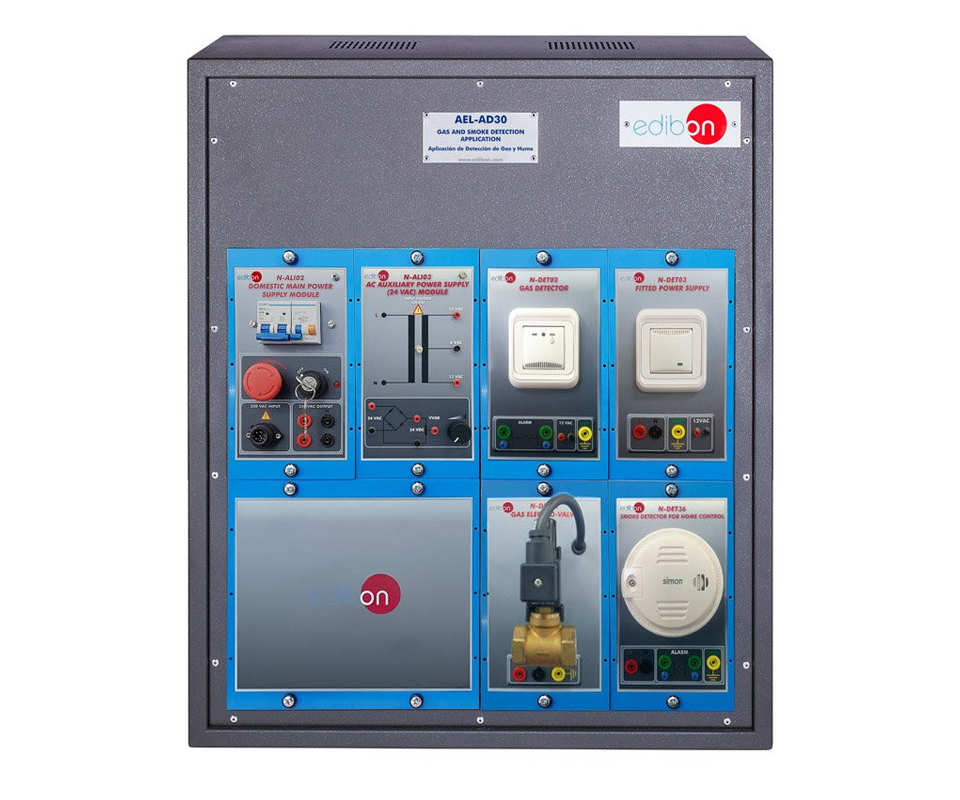

L’Applicazione per la rilevazione di gas e fumo (AEL-AD30) è progettata per lo studio del funzionamento di un sistema di rilevazione fughe gas e prevenzione incendi. L’unità integra un rivelatore di gas in grado di rilevare gas esplosivi e tossici e fumi di combustione, un rivelatore ottico di fumo e una valvola solenoide per la chiusura del circuito del gas, consentendo di simulare situazioni di emergenza e analizzare il comportamento dei principali sistemi di sicurezza presenti sul mercato.
CARATTERISTICHE PRINCIPALI
componenti inclusi:
- N-ALI02 modulo di alimentazione domestica principale; tensione di alimentazione monofase 230 Vac 1PH+N; chiave on/off removibile; due uscite monofase 230 Vac; cavo di alimentazione monofase con spina; interruttore magnetotermico differenziale 2 poli 25 A, 30 mA AC 6 kA; pulsante di arresto di emergenza;
- N-ALI03 modulo di alimentazione ausiliaria in c.a. (24 Vac); tensione di alimentazione monofase 230 Vac 1PH+N; uscite monofase 24 Vac/12 Vac; 24 Vdc; 0–24 Vdc tramite potenziometro;
- N-DET02 modulo rivelatore di gas; alimentazione 12 Vac; quattro morsetti di uscita per allarme; indicatore acustico di allarme; LED di stato; pulsante di test;
- N-DET03 modulo di alimentazione incorporato per rivelatori gas/allagamento; alimentazione 230 Vac; uscita 12 Vac; collegamento di terra; LED di servizio;
- N-DET36 modulo rivelatore di fumo; alimentazione 230 Vac; quattro morsetti di uscita per allarme; segnalazione acustica di allarme e LED di stato;
- N-DET12 modulo valvola solenoide per gas; alimentazione 230 Vac; potenza 14 W; collegamento di terra; reset automatico; pressione massima 500 mbar; tempo di chiusura 0,1 s;
- Manuali: manuali dei servizi richiesti, di montaggio e installazione, avviamento, sicurezza, manutenzione e manuale delle esercitazioni pratiche;
- Montaggio: rack (N-RACK-M) o rail; banchi opzionali AEL-WBR (rack) / AEL-WBC (rail).
- Dimensioni e peso: 640 × 320 × 670 mm circa; peso 60 kg circa.
ESERCITAZIONI E POSSIBILITÀ PRATICHE CON I COMPONENTI FORNITI
- verifica e misura dell’alimentazione principale;
- verifica del funzionamento dell’alimentazione ausiliaria;
- verifica del funzionamento del modulo di alimentazione incorporato;
- prove di rilevazione gas con il rivelatore di gas e controllo della valvola elettromagnetica;
- prove di rilevazione fumo con il rivelatore di fumo;
- simulazione di applicazioni reali di un sistema di controllo delle fughe di gas.
SERVIZI ED ELEMENTI RICHIESTI (non inclusi)
- alimentazione elettrica: monofase 200–240 Vac / 50 Hz oppure 110–127 Vac / 60 Hz, 1 kW;
- N-RACK-M (necessario per il montaggio in rack – opzione A);
- banco da lavoro elettrico AEL-WBR (opzionale, per collocare i rack – opzione A);
- banco da lavoro elettrico AEL-WBC (opzionale, per montaggio su guida/rail – opzione B);
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
