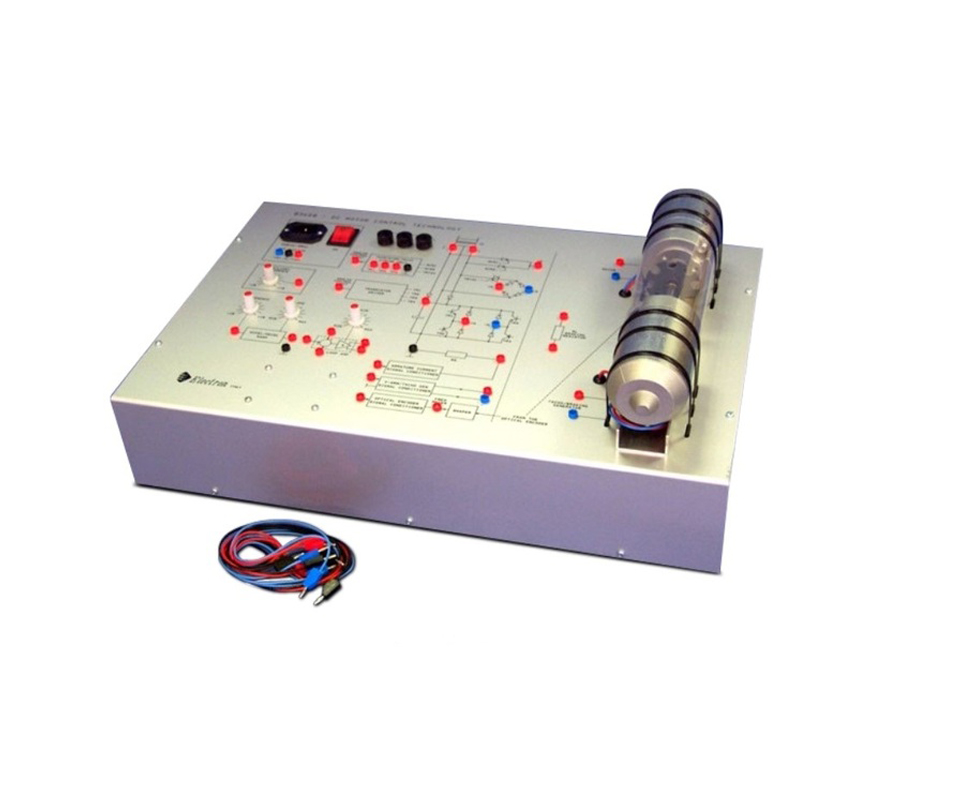

Il trainer per il controllo dei motori DC offre un’esperienza pratica e completa per lo studio delle tecniche di controllo dei motori elettrici in ambito industriale, con la possibilità di esplorare diverse configurazioni di pilotaggio.
Il trainer fornisce le basi pratiche delle tecniche di controllo dei motori DC e consiste nei seguenti componenti:
- Blocco motore/generatore con encoder ottico: Il generatore può essere utilizzato sia come tachimetro generatore che come carico dinamico per il motore.
- Motore e generatore a magnete permanente: Entrambi i dispositivi sono motori DC a magnete permanente, 24V, con una potenza nominale di 50W.
- Funzione motore/generatore scambiabile: Per dimostrare il funzionamento del motore DC in modalità 4 quadranti.
Caratteristiche Tecniche
- Generatore di riferimento: Per la gestione delle funzioni di controllo.
- Pendenza regolabile per accelerazione e decelerazione: Permette di regolare la rampa di accelerazione e decelerazione.
- Amplificatore di anello a guadagno regolabile: Per una regolazione fine del controllo.
- 3 stadi di pilotaggio con diverse configurazioni:
- Ponte transistor PWM
- Mezza ponte SCR
- Triac
- Condizionatori di segnale di retroazione: Compatibili con le seguenti fonti:
- Tensione dell'armatura
- Tachogeneratore
- Corrente dell'armatura
- Encoder ottico
Argomenti di Studio
- Controllo motore in modalità anello aperto e anello chiuso.
- Funzionamento dei vari tipi di stadi di pilotaggio: SCR, TRIAC, transistor.
- Operazione del motore DC in uno, due o quattro quadranti.
- Risposta statica e dinamica dei sistemi di controllo a anello chiuso con retroazione dalle seguenti fonti: tensione dell'armatura, corrente dell'armatura, tachogeneratore, encoder ottico.
Dotazione
Il trainer è implementato come un'unità robusta, adatta per l'uso su scrivania. L'alimentazione principale è 220V, 50Hz, salvo diversa indicazione. Il trainer viene fornito completo di cavi, accessori e manuale di istruzioni.
