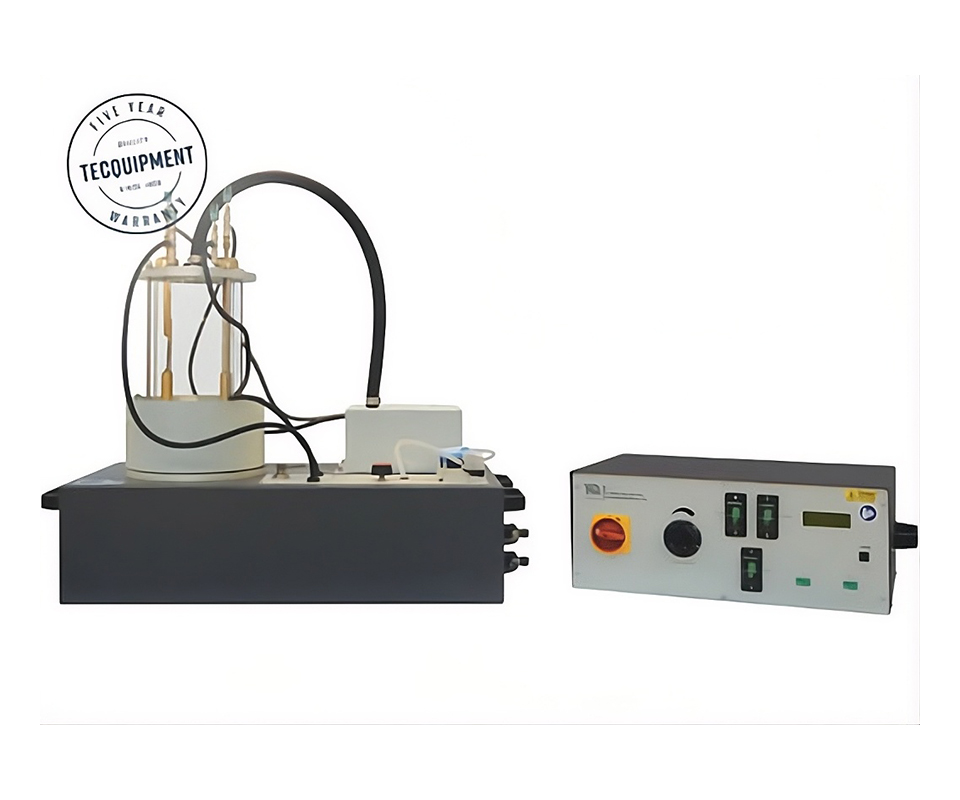

Il TE78 è un apparato da banco progettato per dimostrare e analizzare i fenomeni di trasferimento di calore durante i processi di ebollizione e condensazione. Il sistema comprende un recipiente in vetro per l’osservazione diretta dei fenomeni, una sezione di condensazione e un modulo di controllo separato con visualizzazione digitale di temperature, portata e potenza. Consente agli studenti di osservare le diverse modalità di ebollizione e di confrontare la condensazione a film con quella a gocce su superfici con finiture differenti.
CARATTERISTICHE PRINCIPALI
- apparato da banco per lo studio del trasferimento di calore durante ebollizione e condensazione;
- recipiente in vetro che consente l’osservazione diretta dei fenomeni;
- modulo di controllo separato con display digitale;
- visualizzazione di temperatura, portata e potenza;
- dimostrazione dell’ebollizione sottoraffreddata, nucleata e a film;
- studio della condensazione su superfici con finiture differenti;
- confronto tra condensazione a film e condensazione a gocce;
- compatibile con il sistema opzionale di acquisizione dati VDAS®;
- riscaldatore immerso per la generazione dei fenomeni di ebollizione;
- due cilindri raffreddati ad acqua per le prove di condensazione.
DIMENSIONI E PESO
- unità principale: 800 × 400 × 850 mm;
- peso unità principale: 55 kg;
- armadio di controllo: circa 580 × 335 × 225 mm;
- peso armadio di controllo: 15 kg;
- dimensioni imballo: 0,71 m³;
- peso imballato: 150 kg.
SPECIFICHE TECNICHE
- potenza del riscaldatore principale: 2,5 kW;
- due cilindri di condensazione raffreddati ad acqua:
- uno con rivestimento dorato;
- uno con superficie ossidata;
- diametro esterno dei cilindri: 15 mm;
- lunghezza efficace dei cilindri: 100 mm.
ESERCITAZIONI E POSSIBILITÀ PRATICHE CON I COMPONENTI FORNITI
- studio del trasferimento di calore durante l’ebollizione;
- studio del trasferimento di calore durante la condensazione;
- osservazione della convezione naturale prima dell’ebollizione;
- osservazione dell’ebollizione sottoraffreddata con formazione di piccole bolle;
- osservazione dell’ebollizione nucleata con formazione di bolle di grandi dimensioni;
- osservazione dell’ebollizione a film stabile e instabile;
- confronto tra condensazione a film e condensazione a gocce;
- studio dell’influenza della finitura superficiale sul trasferimento di calore durante la condensazione.
ACCESSORI CONSIGLIATI (non inclusi)
- Sistema Versatile di Acquisizione Dati VDAS® da banco (VDAS®-B).
SERVIZI ED ELEMENTI NECESSARI (non inclusi)
- alimentazione elettrica:
- monofase 220–240 VAC, 50/60 Hz, 13 A;
- oppure bifase 220–240 VAC, 50/60 Hz, 13 A;
- acqua deionizzata pulita:
- circa 10 litri complessivi;
- 6,5 litri per le prove di ebollizione;
- 3,5 litri aggiuntivi per le prove di condensazione.
In caso di discordanza tra la presente descrizione e la scheda tecnica ufficiale, far fede alla scheda tecnica del produttore.
