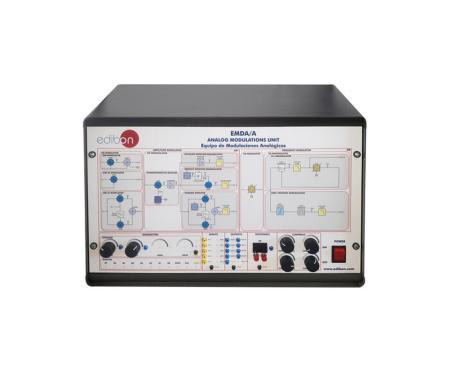

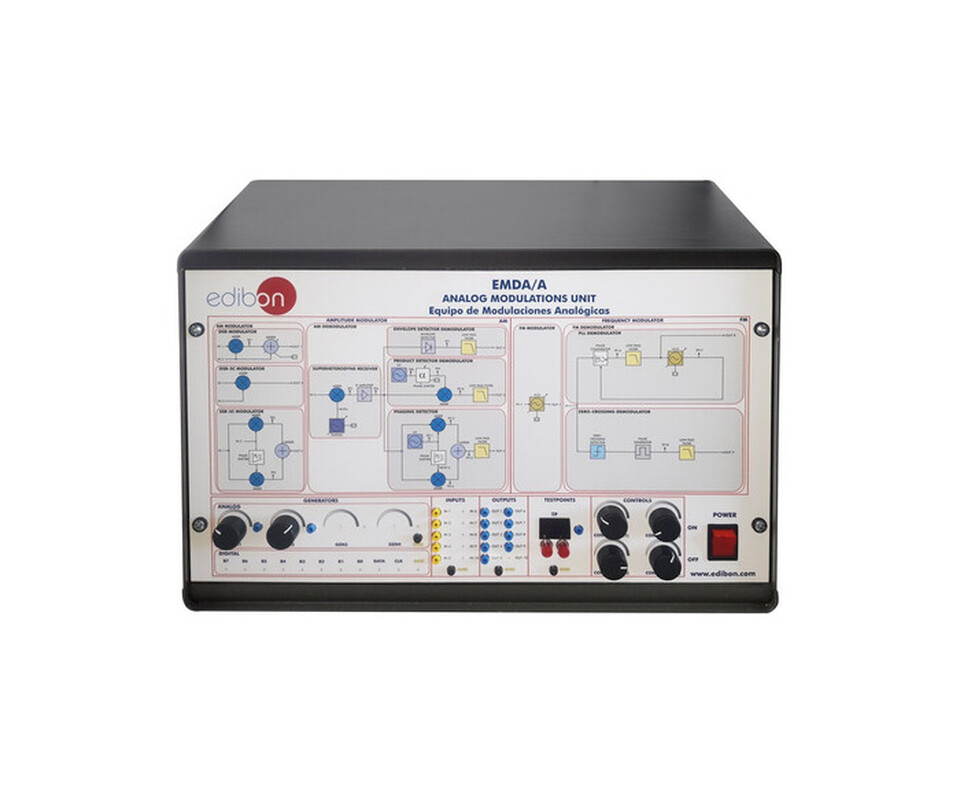

L'Unità di Modulazioni Analogiche, “EMDA/A”, è un'unità completa per le comunicazioni analogiche, progettata per spiegare i concetti di base della modulazione analogica. Essa copre i principi di molte delle tecniche di modulazione e demodulazione utilizzate nei moderni sistemi di comunicazione analogici.
L'unità fornisce una comprensione di base dei concetti alla base delle tecniche analogiche: Banda laterale doppia (DSB), Banda laterale doppia a portante soppressa (DSB-SC) e Banda laterale singola a portante soppressa (SSB-SC).
Tutti gli elementi sono montati in una scatola metallica, con alimentazione e diagramma a blocchi. Blocchi funzionali:
Modulatori e demodulatori:
Modulazione di ampiezza (AM):
- Modulatore a doppia banda laterale (DSB).
- Modulatore a doppia banda laterale a portante soppressa (DSB-SC).
- Modulatore AM a banda laterale singola a portante soppressa (SSB-SC).
Sintonizzazione radiofrequenza:
- Miscelatore a frequenza intermedia (I.F).
- Amplificatore a frequenza intermedia (I.F).
- Rivelatore d’inviluppo.
- Rivelatore di prodotto.
Modulazione di frequenza (FM):
- Oscillatore controllato in tensione (VCO).
- Rivelatore a loop ad aggancio di fase (PLL).
Generatori analogici:
- Segnali di portante e audio.
- Cinque ingressi analogici.
- Nove uscite analogiche.
- Diciotto punti di test.
- Due controlli.
Cavi e accessori per il funzionamento normale.
Manuali: Questa unità è fornita con i seguenti manuali: Servizi richiesti, Montaggio e Installazione, Avviamento, Sicurezza, Manutenzione e Manuali di esercitazioni.
ESERCIZI E POSSIBILITÀ PRATICHE
1.- Studio dei principi di base della tecnica di modulazione e demodulazione AM.
2.- Principi di base della modulazione e demodulazione DSB.
3.- Principi di base della modulazione e demodulazione DSBSC.
4.- Principi di base della modulazione e demodulazione SSBSC.
5.- Confronto dello spettro dei segnali AM, SSBSC e DSBSC.
6.- Principi di base della modulazione e demodulazione FM.
7.- Introduzione al funzionamento del PLL.
