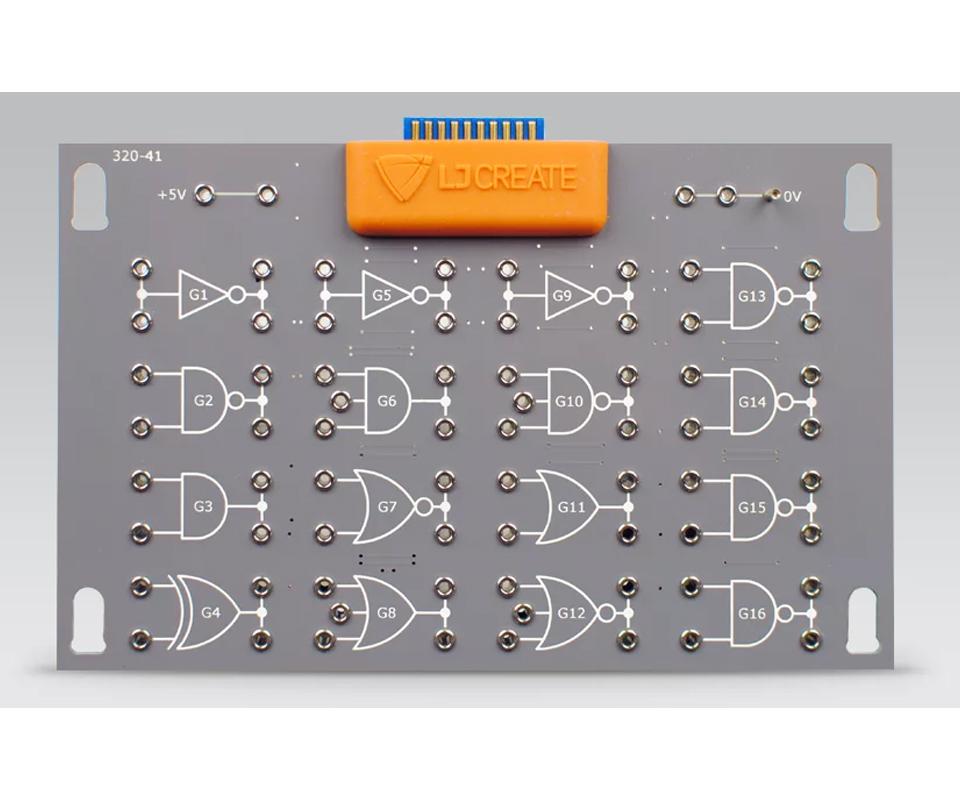

La scheda didattica per lo studio della logica combinatoria è una risorsa pratica che introduce gli studenti ai principi della logica digitale combinatoria attraverso una serie di attività di laboratorio guidate.
È progettata per essere utilizzata con il trainer per lo studio dell’elettronica (prodotto 320-00, codice mepa SIADLJ32000) e con i relativi materiali curricolari digitali, che collegano in modo diretto teoria, esercitazioni pratiche e attività di verifica. La scheda può essere inoltre integrata con il software opzionale basato su cloud, che offre presentazioni teoriche, indagini e test collegati alle prove svolte sul banco.
CARATTERISTICHE PRINCIPALI
- scheda didattica per introdurre gli studenti alla logica digitale combinatoria attraverso esercitazioni pratiche;
- dotata di invertitori (3 unità);
- porte logiche a 2 ingressi: AND, NAND (5 porte), OR, NOR, EXOR;
- porte logiche a 3 ingressi: AND, NAND, OR, NOR;
- guasti inseribili tramite interruttori, per attività di ricerca guasti su circuiti logici combinatori;
- attività pratiche disponibili all’interno dei materiali curricolari digitali forniti con il trainer di elettronica;
- compatibile con software opzionale basato su cloud con presentazioni teoriche, indagini e verifiche collegate alle esercitazioni.
COMPONENTI IN DOTAZIONE
- scheda circuitale per lo studio della logica combinatoria.
ATTIVITÀ DIDATTICHE TIPICHE
- investigazione delle porte logiche;
- costruzione di tabelle di verità;
- realizzazione di porte EXOR a partire da altre porte;
- costruzione di un circuito tipo “quiz game”;
- collaudo e ricerca guasti su sistemi di logica combinatoria.
DIMENSIONI E PESO
- dimensioni della scheda: 160 × 100 × 20 mm (L × A × P);
- volume di spedizione di una singola scheda: 0,001 m³;
- volume di spedizione di una scatola di stoccaggio: 0,015 m³;
- peso di spedizione di una singola scheda: 0,2 kg;
- peso di spedizione di una scatola di stoccaggio: 0,5 kg.
SERVIZI E MATERIALI RICHIESTI (non inclusi)
- trainer per lo studio dell’elettronica (prodotto 320-00, codice mepa SIADLJ32000);
- multimetro digitale;
- generatore di segnali.
Per ulteriori dettagli e specifiche tecniche, consultare la scheda tecnica ufficiale del produttore disponibile al link:
In caso di discrepanze tra questa descrizione e la scheda tecnica ufficiale, fare riferimento a quest’ultima.
