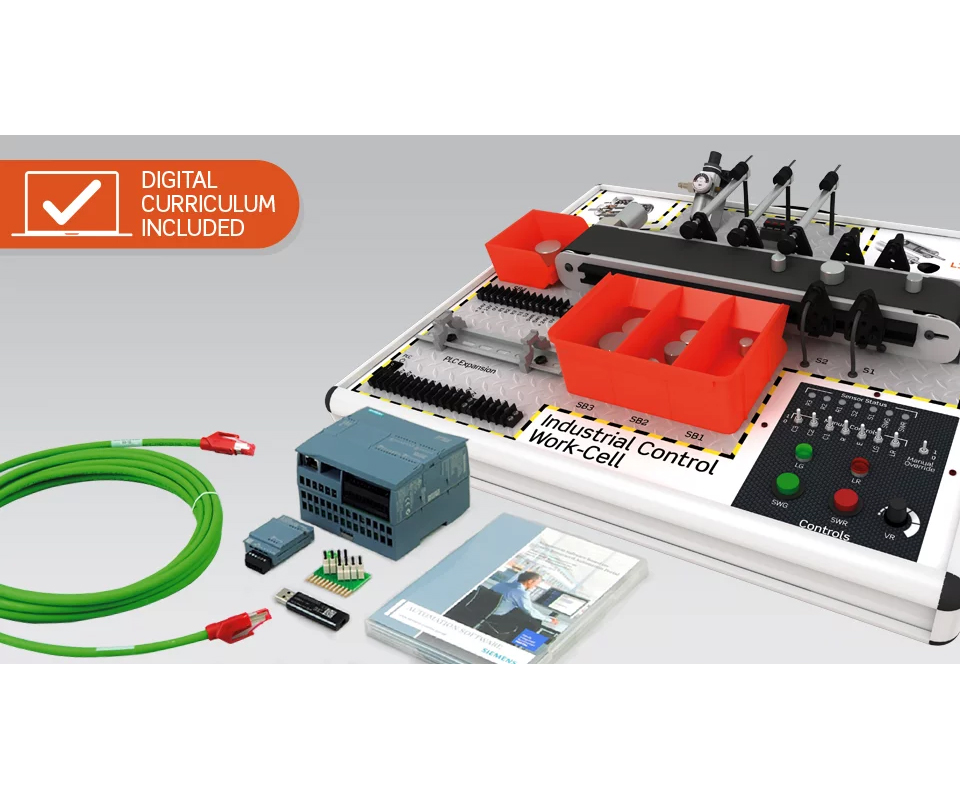

Il Set didattico per il controllo industriale Siemens offre una piattaforma completa per l’apprendimento dei principi di automazione e programmazione dei PLC in ambito industriale.
Il sistema consente di eseguire un’ampia gamma di attività di controllo basate su PLC Siemens, integrando un’applicazione di smistamento pneumatico con nastro trasportatore.
Gli studenti possono sviluppare e testare programmi di controllo, simulare processi industriali e gestire esercitazioni pratiche con l’ausilio del software di simulazione del sistema di controllo industriale incluso.
CARATTERISTICHE PRINCIPALI
- piattaforma per attività di programmazione PLC con controller Siemens S7-1200;
- applicazione con nastro trasportatore motorizzato e sistema di smistamento pneumatico;
- simulatore software incluso per introdurre i concetti base di PLC;
- controllo di dispositivi reali o virtuali tramite collegamento USB;
- esercitazioni progressive per lo sviluppo di competenze in programmazione e diagnostica;
- utilizzo del software Siemens Step 7 per la programmazione remota del PLC.
DISPOSITIVI E SENSORI INCLUSI
- motore del nastro trasportatore con controllo di velocità e direzione;
- 2 sensori a infrarossi per il rilevamento dei pezzi;
- 3 elettrovalvole pneumatiche;
- 3 cilindri pneumatici a semplice effetto;
- 3 sensori di posizione per cilindri pneumatici;
- ingresso analogico per controllo della velocità del nastro;
- 2 lampade di segnalazione;
- 2 pulsanti di avvio/arresto;
- 7 interruttori manuali di controllo;
- 4 guasti commutabili per esercitazioni di diagnostica.
ARGOMENTI DI STUDIO
- introduzione al controllo industriale e alla produzione automatizzata;
- logica (AND, OR, NOT), tabelle di verità e logica a passi;
- utilizzo di attuatori bistabili (latching actuators);
- conteggio dei pezzi e temporizzazione degli eventi;
- misurazione della larghezza dei pezzi sul nastro;
- creazione di programmi per la selezione automatica dei pezzi in base alla larghezza;
- controllo della velocità e direzione del motore DC del nastro trasportatore;
- utilizzo del software Siemens Step 7 per la programmazione e il download su PLC remoto;
- analisi e risoluzione dei guasti nei sistemi di controllo industriale.
DIMENSIONI E PESO
- dimensioni: 660 × 600 × 170 mm (L × P × A);
- volume imballo: circa 0,335 m³;
- peso imballo: circa 21 kg.
ELEMENTI INCLUSI
- Industrial Control Trainer (cod. 290-01);
- compressore d’aria manuale;
- PLC Siemens S7-1200 e licenza Step 7 Software (cod. 290-02/SI);
- alimentatore, cavo USB ed Ethernet di comunicazione;
- curriculum in formato digitale.
SERVIZI E MATERIALI RICHIESTI (non inclusi)
- computer con sistema operativo Windows.
ALIMENTAZIONE
Per ulteriori dettagli e specifiche tecniche, consultare la scheda tecnica ufficiale del produttore disponibile al link:
In caso di discrepanze tra questa descrizione e la scheda tecnica ufficiale, fare riferimento a quest’ultima.
